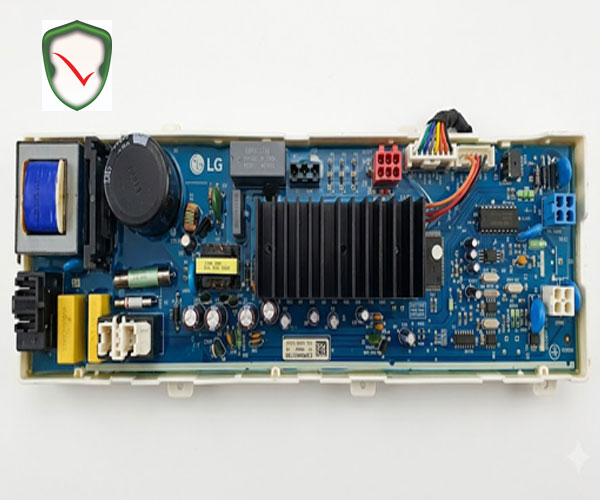

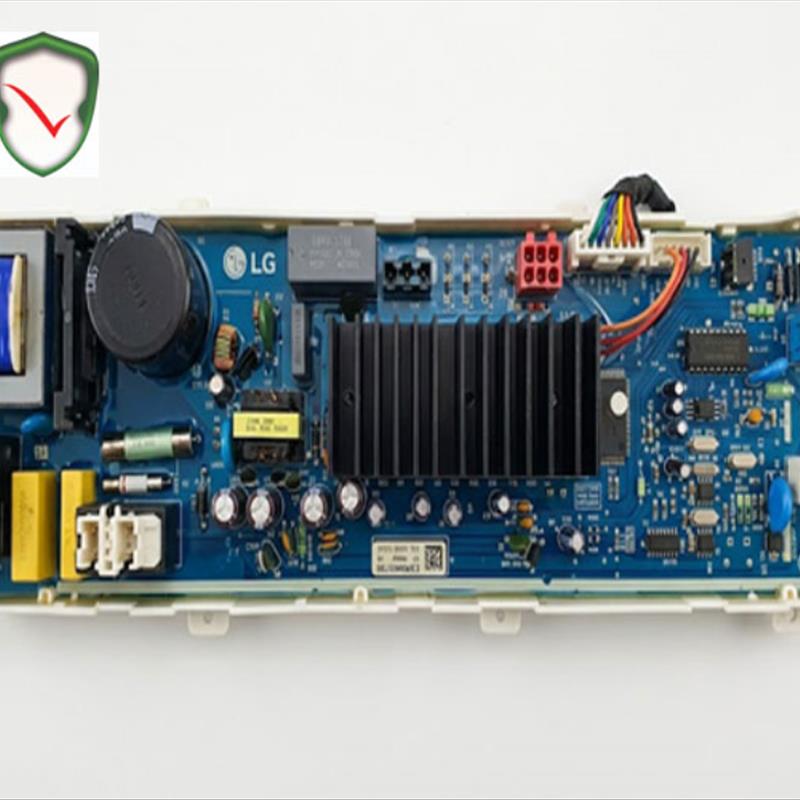

⚡ برد لباسشویی پاور الجی EBR805788؛ مغز متفکر و تغذیهکننده الکترونیکی دستگاه
برد تغذیه یا همان برد پاور لباسشویی الجی مدل EBR805788، اصلیترین و حیاتیترین مرکز توزیع انرژی الکتریکی و مدیریت جریان در ماشینهای لباسشویی اتوماتیک برند الجی (LG) است. این قطعه سختافزاری پیشرفته، جریان برق ورودی شهری را دریافت کرده و پس از فیلتراسیون دقیق و یکسوسازی، ولتاژهای کاری دقیق مورد نیاز برای پردازشگر مرکزی، موتور اینورتر، شیرهای برقی، پمپ تخلیه و هیدرواستات را تامین میکند.
در مهندسی مدرن لوازم خانگی الجی، پارت نامبر EBR805788 به عنوان یک برد قدرت تمامعیار (Main Power PCB Module) شناخته میشود. عدم کارکرد صحیح این برد به معنای خاموشی کامل دستگاه، بروز خطاهای متعدد ولتاژی، یا اختلال در اجرای برنامههای شستشو خواهد بود.
📌 خلاصه سریع (Featured Snippet)
برد پاور الجی EBR805788 یک ماژول الکترونیکی اصلی برای مدیریت تغذیه و کنترل توان ماشینهای لباسشویی درب از جلوی الجی است. این برد با تبدیل جریان AC به DC و تنظیم دقیق سطح ولتاژ، حفاظت کامل از قطعات حساس نظیر میکروسوئیچ درب، پمپ و برد نمایشگر را بر عهده دارد و طول عمر استانداردی معادل ۷ تا ۱۰ سال کارکرد مداوم ارائه میدهد.
🛠️ برد EBR805788 چگونه کار میکند و چه وظیفهای دارد؟
مکانیزم کاری برد پاور الجی بر پایه سوییچینگ منبع تغذیه (SMPS) طراحی شده است. برق ۲۲۰ ولت متناوب شهری پس از عبور از فیلتر نویزگیر وارد این برد شده و توسط پل دیودی و خازنهای صافی تقویتشده، به ولتاژهای مستقیم (DC) با سطوح مختلف مانند ۱۲ ولت، ۵ ولت و ۲۴ ولت تبدیل میگردد.
ولتاژ ۵ ولت حاصله مستقیماً مدار میکروکنترلر و برد دیسپلی را تغذیه میکند، در حالی که ولتاژهای بالاتر جهت تحریک رلههای فرمان به شیرهای برقی، قفل درب (Door Lock)، المنت گرمایشی (Heater) و پمپ تخلیه به کار میروند.
💡 عملکرد گامبهگام برد در چرخه شستشو:
- ورود جریان برق شهری و تصفیه نویزهای نوسانی شبکه.
- تامین ولتاژ راهاندازی برد نمایشگر و پنل کاربری.
- ارسال فرمان به میکروسوئیچ جهت قفل شدن ایمن درب.
- فعالسازی رلههای شیر برقی ورودی آب بر اساس دادههای هیدرواستات.
- تغذیه مدار راهانداز موتور اینورتر و پمپ تخلیه در زمان برنامهریزیشده.
📱 دستگاههای سازگار و برندهای تحت پوشش
برد EBR805788 بهطور اختصاصی برای سیستمهای لباسشویی اتوماتیک کمپانی LG Electronics طراحی شده است. این برد با طیف وسیعی از لباسشوییهای ۷، ۸ و ۹ کیلوگرمی الجی سری Direct Drive (بدون تسمه) و برخی مدلهای جدیدتر تسمهای مجهز به فناوری اینورتر کاملاً سازگار است.
استفاده از این قطعه اصلی در ماشینهای لباسشویی الجی تضمینکننده ارتباط بدون نقص و بدون خطای ارتباطی (Communication Error) بین برد اصلی و پنل جلویی دستگاه میباشد.
💡 نکته تخصصی کارشناسان قطعات
همواره پیش از خرید برد EBR805788، پارت نامبر دقیق هکشده روی لیبل بارکد برد قدیمی خود را بررسی کنید. در برخی مدلهای الجی، پارت نامبرهای جایگزین مانند EBR80578801 یا EBR80578802 وجود دارند که از نظر فنی ۱۰۰٪ پروتکلهای ارتباطی یکسانی ارائه میدهند.
🔬 فناوری ساخت، محل نصب و معماری سختافزاری
محل نصب: این برد معمولاً در قسمت بالایی پشت بدنه یا در مقطع جانبی داخل محفظه عایق لباسشویی نصب میشود تا از تابش مستقیم حرارت دیگ و رطوبت ناشی از شستشو در امان باشد.
فناوری رزینکاری (Silicone Potting): تمام سطح مدار چاپی EBR805788 با یک لایه ضخیم از ژل رزین سیلیکونی شفاف پوشانده شده است. این لایه ضدآب و ضد رطوبت، قطعات را در برابر لرزشهای شدید دیگ، نفوذ حشرات و رطوبت بالای محیط حمام یا آشپزخانه محافظت مینماید.
طول عمر مفید: در شرایط استاندارد برق شهری (استفاده از محافظ ولتاژ مناسب) و عدم تسری رطوبت مستقیم، این برد عمر مفیدی بین ۷ تا ۱۲ سال خواهد داشت.
⚠️ هشدار فنی مهندسی
هرگز لباسشویی مجهز به برد EBR805788 را بدون محافظ برق استاندارد به پریز متصل نکنید! نوسانات ناگهانی ولتاژ (Voltage Spikes) بالای ۲۴۵ ولت میتوانند ورودی SMPS برد را دچار سوختگی شدید کرده و به آیسی پردازنده آسیب جدی وارد کنند.
📋 جدول مشخصات فنی کامل برد الجی EBR805788
در جدول زیر کلیه پارامترهای الکترونیکی و ساختاری این محصول درج شده است:
| پارامتر فنی |
مقدار / مشخصه |
توضیحات تکمیلی |
| برند سازنده |
الجی (LG Electronics) |
قطعه ۱۰۰٪ اصلی اورجینال شرکتی |
| پارت نامبر (Part Number) |
EBR805788 / EBR80578801 |
قابل ردگیری در کاتالوگ قطعات LG |
| ولتاژ ورودی (AC Input) |
220V - 240V / 50-60Hz |
سازگار با شبکههای برق استاندارد ایران |
| خروجیهای ولتاژ (DC Outputs) |
5V, 12V, 24V DC |
تغذیه دیسپلی، رلهها و سنسورها |
| نوع پوشش محافظتی |
رزین سیلیکونی (Silicone Potting) |
مقاوم در برابر آب، رطوبت و حشرات |
| دمای کاری استاندارد |
-10°C تا +70°C |
پایداری بالا در شرایط سخت کاری |
| کشور سازنده |
کره جنوبی / چین (تحت لیسانس) |
استاندارد کیفی ISO9001 |
⭐ جدول امتیازدهی کیفی و ارزشی
ارزیابی کارشناسان فنی از عملکرد و ارزش خرید این ماژول قدرت:
| معیار ارزیابی |
امتیاز (از ۵) |
تحلیل کارشناسی |
| کیفیت ساخت و قطعات |
⭐⭐⭐⭐⭐ (۵/۵) |
استفاده از خازنها و رلههای درجه یک ژاپنی/کرهای |
| طول عمر و دوام |
⭐⭐⭐⭐⭐ (۵/۵) |
عایقبندی رزینی بسیار عالی در برابر عوامل محیطی |
| سهولت نصب و تعویض |
⭐⭐⭐⭐☆ (۴/۵) |
سوکتهای کلیددار بدون امکان سوکت اشتباه |
| ارزش خرید نسبت به قیمت |
⭐⭐⭐⭐⭐ (۵/۵) |
احیای کامل دستگاه به جای تعویض گرانقیمت لباسشویی |
🎯 مزایا و محدودیتهای برد قدرت الجی EBR805788
✅ مزایای رقابتی:
- حفاظت عالی در برابر نوسانات جزئی برق به لطف مدار فیلتر EMI پیشرفته.
- سازگاری کامل و سریع با برد دیسپلی بدون نیاز به پروگرم مجدد.
- عایق کامل ژلهای جهت جلوگیری از اتصال کوتاه ناشی از رطوبت.
- کاهش مصرف انرژی دستگاه با بهینهسازی توان خروجی رلهها.
❌ محدودیتها و نقاط حساس:
- حساسیت به اتصالی در قطعات جانبی مانند پمپ تخلیه یا شیر برقی (ممکن است باعث سوختن رلههای برد شود).
- دشواری تعمیر قطعات روی برد به دلیل وجود لایه صلب رزین عایق.
🔬 بررسی تخصصی ویژگیهای ساختاری و مزایای عملکردی EBR805788
برد پاور ماشین لباسشویی الجی مدل EBR805788 بر اساس آخرین استانداردهای صنعتی کمپانی LG Electronics طراحی شده است. این برد الکترونیکی وظیفه پایداری ولتاژ و انتقال ایمن جریان را به تمام بخشهای مکانیکی و الکترونیکی دستگاه بر عهده دارد. کیفیت بالای ساخت این ماژول باعث جلوگیری از خرابیهای زنجیرهای در سیستم میشود.
تفاوت اصلی این برد با قطعات متفرقه بازار، در کیفیت قطعات مونتاژ شده روی فیبر مدار چاپی (PCB) و وجود مدارهای محافظتی پیشرفته است. استفاده از رلههای جریان بالا و خازنهای الکترولیتی با دمای کاری ۱۰۵ درجه سانتیگراد، کارکرد بینقص آن را در شرایط بار سنگین تضمین میکند.
💡 تحلیل کارشناسی مهندسی الکترونیک
در مدار تغذیه این برد از فیلترهای EMI پشرفته و نویزگیرهای فرکانس بالا استفاده شده است. این طراحی مانع از بازگشت نویزهای کلیدزنی به شبکه برق خانگی شده و همچنین از ورود نوسانات ریز شبکه به میکروکنترلر مرکزی دستگاه جلوگیری میکند.
💎 ویژگیهای کلیدی متریال و تکنولوژی ساخت
- فیبر FR-4 استاندارد: استفاده از لایههای مس با ضخامت استاندارد جهت جلوگیری از سوختن مسیرهای جریان بالا.
- پوشش رزین سیلیکونی کامل: محافظت ۱۰۰٪ مدار در برابر رطوبت، بخار آب، گرد و غبار و نفوذ حشرات.
- رلههای قدرتمند OMRON/Panasonic: جهت قطع و وصل دقیق جریان المنت گرمایشی و موتور.
- مدار SMPS بهینهشده: مصرف انرژی بسیار پایین در حالت استندبای (Standby) زیر ۰.۵ وات.
📊 نمودار متنی ساختار لایههای ایمنی برد EBR805788
[ ورودی برق ۲۲۰ ولت ]
│
▼
[ فیلتر EMI و وریستور (حفاظت در برابر ولتاژ اضافی) ]
│
▼
[ یکسوساز و یکنواختساز ولتاژ SMPS ]
│
▼
[ ژل رزین ضدرطوبت و ضد لرزش (Silicone Layer) ]
│
▼
[ خروجیهای تثبیتشده 5V / 12V / 24V DC به قطعات ]
⚖️ مقایسه برد اصلی EBR805788 با نسخههای OEM و متفرقه
جدول زیر تفاوتهای کیفی و فنی نسخه اورجینال شرکتی را با سایر نمونههای بازار نشان میدهد:
| ویژگی / پارامتر |
✅ اصلی اورجینال |
⚙️ OEM درجه یک |
❌ متفرقه / بازسازی |
| کیفیت قطعات SMD |
⭐⭐⭐⭐⭐ |
⭐⭐⭐⭐ |
⭐⭐ |
| پوشش رزین عایق |
🟢 رزین تزریقی کامل |
🟡 اسپری عایق نازک |
🔴 بدون رزین یا ناقص |
| طول عمر تخمینی |
۷ تا ۱۰ سال |
۳ تا ۵ سال |
کمتر از ۱ سال |
| ارزش خرید فنی |
🟢 بسیار عالی |
🟡 متوسط |
🔴 بسیار ضعیف |
| ریسک آسیب به سایر قطعات |
🟢 صفر (دارای فیلتر) |
🟡 کم |
🔴 بالا |
⭐ جدول ارزیابی امتیاز عملکردی
| شاخص ارزیابی |
امتیاز کیفی |
نتیجه بررسی کارشناسی |
| پایداری ولتاژ خروجی |
⭐⭐⭐⭐⭐ (۵/۵) |
بدون نوسان در افت ولتاژهای شدید شبکه |
| مقاومت حرارتی و محیطی |
⭐⭐⭐⭐⭐ (۵/۵) |
تحمل عالی دمای محیطی داخل بدنه ماشین لباسشویی |
| سرعت پردازش و پاسخگویی |
⭐⭐⭐⭐☆ (۴.۵/۵) |
ارسال و دریافت آنی دستورات به برد دیسپلی |
⚠️ نشانههای خرابی، علل سوختن و روشهای عیبیابی برد پاور الجی EBR805788
شناسایی بهموقع علائم آسیبدیدگی برد پاور الجی EBR805788 میتواند از وارد آمدن خسارتهای سنگینتر به سایر قطعات ارزشمند دستگاه مانند موتور اینورتر، برد دیسپلی و میکروسوئیچ درب جلوگیری کند. از آنجا که این برد مرکز اصلی توزیع توان برق است، خرابی آن واکنشهای مختلفی در عملکرد ماشین لباسشویی ایجاد میکند.
🛑 علائم حیاتی و رایج خرابی برد پاور
- خاموشی کامل دستگاه: روشن نشدن هیچیک از چراغها و نمایشگر پس از فشردن کلید پاور (Power).
- خاموش شدن ناگهانی در حین کار: متوقف شدن ماشین لباسشویی در مرحله آبگیری، شستشو یا خشککن.
- پرش فیوز یا کلید محافظ جان (تفاضلی): بلافاصله پس از زدن دوشاخه به پریز یا شروع شستشو.
- عدم اجرای برخی دستورها: مانند کار نکردن پمپ تخلیه، عمل نکردن شیر برقی یا عدم گرم شدن آب به دلیل آسیب به رلههای مربوطه.
- نمایش ارورهای ولتاژی و ارتباطی: بروز خطاهایی مانند PF (خطای قطعی برق) یا LE و CE در نمایشگر.
🔥 ۵ عامل اصلی که باعث سوختن برد EBR805788 میشوند
اگرچه برد پاور EBR805788 با استانداردهای کیفی بالایی ساخته شده است، اما برخی عوامل خارجی و محیطی میتوانند طول عمر آن را به شدت کاهش دهند:
| عامل آسیبرسان |
مکانیزم ایجاد آسیب |
راهکار پیشگیری |
| نوسانات شدید برق شهری |
تخریب وریستور، خازنهای صافی و ورودی SMPS |
استفاده از محافظ برق دیجیتال استاندارد |
| اتصالی قطعات جانبی |
سوختن رلههای خروجی و تریاکها بر اثر اتصالی پمپ یا شیربرقی |
سرویس دورهای و تعویض قطعات معیوب بهموقع |
| نفوذ آب و رطوبت بالا |
تخریب لایه سیلیکونی در بلندمدت و ایجاد اتصال کوتاه |
نصب دستگاه در محیط خشک و تهویهدار |
| بار بیش از حد (Overload) |
داغ شدن بیش از حد رلهها و مسیرهای جریان روی PCB |
رعایت ظرفیت استاندارد وزن لباسها |
| مستهلک شدن خازنها |
افت ظرفیت خازنهای الکترولیتی به مرور زمان و افت ولتاژ |
بررسی و تعویض خازنها پس از ۵ تا ۷ سال کارکرد |
🔍 راهنمای گامبهگام عیبیابی اولیه برای تکنسینها
- تست ولتاژ ورودی: مولتیمتر را روی مد AC قرار داده و ولتاژ ترمینال ورودی برد را اندازه بگیرید (باید حدود ۲۲۰ ولت باشد).
- بررسی فیوز روی برد: در صورت قطع بودن فیوز، حتماً مدار SMPS را از نظر اتصالی دیودها و آیسی تغذیه بررسی کنید.
- تست ولتاژهای خروجی DC: ولتاژهای خطوط ۵ ولت (پردازنده) و ۱۲ یا ۲۴ ولت (رلهها) را روی خازنهای خروجی اندازهگیری کنید.
- بازرسی ظاهری: لایه رزین روی برد را بررسی کنید؛ هرگونه تغییر رنگ، تورم خازنها یا آثار سوختگی نشاندهنده آسیب جدی قطعات است.
🛠️ راهنمای گامبهگام تعویض، نکات ایمنی و سوالات متداول
تعویض برد پاور الجی مدل EBR805788 نیازمند دقت بالا و رعایت اصول ایمنی الکترونیکی است. اگرچه این قطعه به صورت Plug and Play (اتصال سریع بدون نیاز به لحیمکاری) طراحی شده است، اما عدم رعایت مراحل استاندارد میتواند منجر به آسیب به سوکتها یا سوختن مجدد برد جدید شود.
🔧 مراحل تعویض برد پاور الجی EBR805788
- قطع کامل جریان برق: دوشاخه لباسشویی را از پریز بکشید و حداقل ۱۰ دقیقه صبر کنید تا خازنهای ولتاژ بالا کاملاً دشارژ شوند.
- باز کردن پنل پشتی یا سقف: پیچهای نگهدارنده سقف یا پنل پشتی دستگاه را باز کرده و کاور را جدا کنید.
- مستندسازی سوکتها: قبل از جدا کردن سیمکشیها، از اتصال تمامی سوکتها و رنگ سیمها عکس بگیرید.
- جدا کردن برد معیوب: زابانههای نگهدارنده قاب پلاستیکی برد را آزاد کرده و سوکتها را با فشار ملایم جدا کنید.
- نصب برد جدید و تست: برد اصلی EBR805788 را در جای خود جا بزنید، سوکتها را متصل کرده و قبل از بستن کامل کاور، دستگاه را روی یک برنامه کوتاه تست کنید.
🚨 مهمترین نکات ایمنی هنگام نصب
- هرگز با دست مرطوب به قطعات الکترونیکی برد دست نزنید.
- قبل از وصل کردن برد جدید، حتماً سلامت پمپ تخلیه و میکروسوئیچ درب را تست کنید؛ اتصالی در این قطعات میتواند برد جدید را فوراً بسوزاند.
- از جا زدن محکم و بدون زاویه سوکتها اطمینان حاصل کنید تا خارپینها خم نشوند.
❓ سوالات متداول (FAQ)
آیا برد EBR805788 قابل تعمیر است یا باید حتماً تعویض شود؟
در صورتی که آسیب در حد سوختن فیوز، وریستور یا خازنهای ورودی باشد قابل تعمیر است. اما اگر آیسی میکروکنترلر اصلی آسیب دیده باشد یا لایه رزین عایق مانع دسترسی شود، تعویض کامل برد تنها راهکار مطمئن و باکفایت است.
آیا پس از تعویض برد نیاز به برنامهریزی (پروگرم کردن) وجود دارد؟
خیر؛ این برد بهصورت اورجینال دارای نرمافزار پایه و پروتکلهای ارتباطی LG است و بلافاصله پس از نصب بدون نیاز به دستگاه پروگرمر کار میکند.
چگونه از اورجینال بودن برد EBR805788 مطمئن شویم؟
بردهای اصلی دارای بارکد شرکتی LG، کیفیت بالای لایه رزین شفاف، حک شدن پارت نامبر روی فیبر PCB و سوکتهای باکیفیت و قفلدار هستند.
🏁 جمعبندی نهایی و چکلیست خرید برد پاور الجی EBR805788
برد تغذیه و قدرت EBR805788 شریان حیاتی ماشینهای لباسشویی اتوماتیک الجی است. انتخاب و تهیه نسخه اورجینال این قطعه نه تنها عملکرد دستگاه شما را به حالت اولیه و کارخانهای بازمیگرداند، بلکه از بروز آسیب به سایر قطعات گرانقیمت مانند موتور اینورتر و پنل دیسپلی جلوگیری مینماید.
📌 نکات کلیدی که باید همواره به یاد داشته باشید:
- قبل از اقدام به تعویض برد، حتماً قطعات مصرفکننده مانند پمپ تخلیه و شیر برقی را تست کنید تا باعث سوختن برد جدید نشوند.
- حتماً برای محافظت از مدار حساس SMPS برد، از یک محافظ برق استاندارد با زمان تاخیر مناسب استفاده کنید.
- همواره پارت نامبر دقیق هکشده روی قطعه یا لیبل بارکد را با محصول جدید تطبیق دهید.
