📌 خلاصه سریع (Featured Snippet):
برد الکترونیکی ماشین لباسشویی سپهرالکتریک شماره ۸، مرکز فرماندهی و مغز متفکر اصلی این دستگاه است که تمامی مراحل شستشو، آبگیری، تنظیم دور موتور، زهکشی و کنترل دمای المنت را به صورت دقیق هدایت میکند. این قطعه تخصصی با ولتاژ ۲۲۰ ولت کار کرده و پردازنده آن مجهز به مدارهای محافظت در برابر نوسانات جریان است. استفاده از برد اورجینال شماره ۸ سپهرالکتریک باعث جلوگیری از خطاهای متوالی، کاهش مصرف انرژی و تضمین طول عمر عملکردی لباسشویی تا بیش از ۱۰ سال میشود.

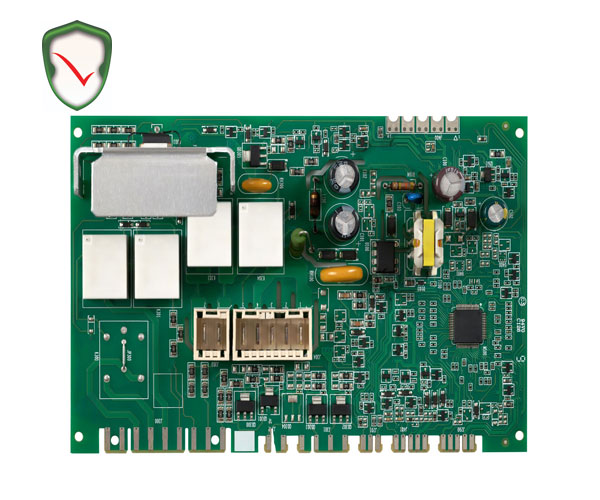

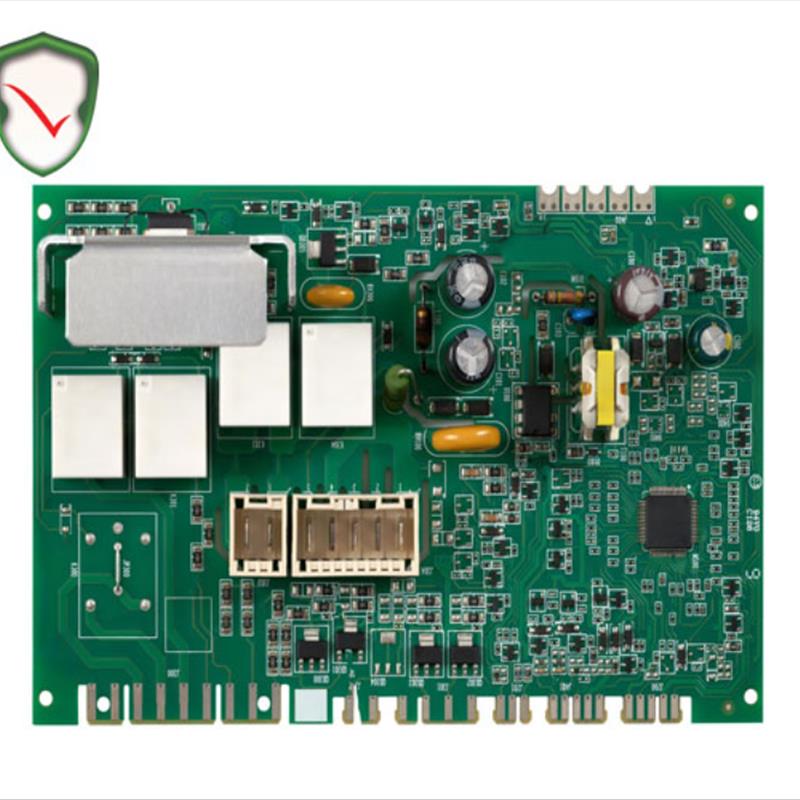

⚙️ برد الکترونیکی سپهرالکتریک شماره ۸ چیست و چگونه کار میکند؟
برد الکترونیکی شماره ۸ سپهرالکتریک، پیشرفتهترین واحد کنترل مرکزی (Main Control Board) بهکاررفته در سری محصولات لباسشویی اتوماتیک سپهرالکتریک است. این برد وظیفه دریافت سیگنالها از سنسورهای مختلف (مانند هیدروستات، ترمیستور و سنسور تاكو) و تبدیل آنها به فرامین اجرایی برای قطعات سختافزاری مانند موتور، پمپ تخلیه، شیر برقی و المنت را بر عهده دارد.
برخلاف مدلهای قدیمیتر که از تایمرهای مکانیکی استفاده میکردند، برد کد ۸ سپهرالکتریک با بهرهگیری از میکروکنترلرهای دقیق چندلایهای، برنامههای شستشو را با دقت میلیثانیهای مدیریت کرده و در صورت بروز هرگونه اختلال فنی، کد خطای مربوطه را شناسایی و از آسیب به موتور دستگاه جلوگیری میکند.
📍 محل نصب، فناوری ساخت و دستگاههای سازگار
- 📍 محل نصب در دستگاه: پشت پنل جلویی و بالایی ماشین لباسشویی سپهرالکتریک (داخل محفظه عایق پلاستیکی مقاوم در برابر رطوبت).
- ⚙️ فناوری ساخت: فیبر مدار چاپی (PCB) دو لایه استاندارد با قطعات نصب سطحی (SMD) و رلههای قدرتمند توانبالا.
- 🛡️ پوشش حفاظتی: مجهز به رزین عایق ضد رطوبت و ضد گردوغبار جهت جلوگیری از اتصالی در محیطهای مرطوب (مانند حمام و آشپزخانه).
💡 نکته تخصصی تکنسینهای سپهرالکتریک:
بیشتر آسیبهای واردشده به برد شماره ۸ به دلیل نوسانات شدید ولتاژ شهری و عدم تخلیه کامل آب رخ میدهد. حتماً از محافظهای استاندارد مخصوص لوازم خانگی توان بالا (حداقل ۲۵۰۰ وات) استفاده کرده و از اتصال مستقیم لباسشویی به پریز بدون محافظ خودداری کنید.
⏳ طول عمر مفید و سازگاری برند
این برد الکترونیکی به طور اختصاصی برای ماشینهای لباسشویی سپهرالکتریک مدل کد ۸ و برخی پلتفرمهای همرده مهندسیسازی شده است. طول عمر مفید یک برد اصلی اورجینال در شرایط استاندارد نگهداری بین ۷ تا ۱۲ سال است، در حالی که نمونههای بازسازیشده غیراستاندارد معمولاً پس از چند ماه دچار خرابی رلهها یا سوختگی آیسی اصلی میشوند.
📊 جدول مشخصات فنی کامل برد سپهرالکتریک شماره 8
در جدول زیر تمامی مشخصات الکترونیکی و ساختاری این برد جهت بررسی تکنسینها و خریداران درج شده است:
| پارامتر فنی |
مشخصه و مقدار فنی |
| کد فنی / مدل قطعه |
Sepehr Electric Main Board No.8 |
| ولتاژ ورودی استاندارد |
220V AC ±10% / 50Hz |
| نوع پردازنده (Microcontroller) |
صنعتی ۸ بیتی آنتی-نویز (Anti-Interference) |
| تحمل دمای کاری (Operating Temp) |
-۱۰ تا +۸۵ درجه سانتیگراد |
| نوع رلههای خروجی |
16A / 250V High Surge Current |
| میزان مقاومت رطوبتی |
دارای پوشش رزین عایق (Conformal Coating) |
⭐ جدول امتیازدهی کیفیت و ارزش خرید برد شماره ۸
ارزیابی تخصصی کارشناسان قطعات از کیفیت عملکرد و ارزش اقتصادی این محصول:
| معیار سنجش کیفی |
امتیاز کارشناسی |
| کیفیت فیبر و قطعات الکترونیکی |
⭐⭐⭐⭐⭐ (۵/۵) |
| طول عمر و مقاومت در کارکرد مداوم |
⭐⭐⭐⭐⭐ (۵/۵) |
| ارزش خرید در برابر قیمت قطعه |
⭐⭐⭐⭐☆ (۴.۸/۵) |
| سهولت جایگزینی و سوکتهای متصل |
⭐⭐⭐⭐☆ (۴.۷/۵) |
💎 ویژگیها و مزایای برجسته برد سپهرالکتریک شماره ۸
برد اصلی ماشین لباسشویی سپهرالکتریک کد ۸، بر پایه آخرین استانداردهای قطعات الکترونیکی صنعتی تولید شده است. استفاده از متریال باکیفیت و طراحی مداری بهینهشده، این قطعه را از سایر نمونههای متفرقه و کیتهای عمومی در بازار متمایز میکند. در ادامه به بررسی تخصصی ویژگیهای فنی این برد میپردازیم:
🔬 کیفیت ساخت، متریال و فناوری محافظت مداری
- ✅ فیبر مدار چاپی استاندارد (FR-4): استفاده از فیبر شیشهای فشرده مقاوم در برابر حرارت بالا و نوسانات فیزیکی، مانع از تاببرداشتن یا ترکخوردگی مسیرهای مس در طول زمان میشود.
- ✅ رلههای قدرتمند آمپراژ بالا: قطع و وصل جریان المنت و موتور توسط رلههای اورجینال با کنتاکتهای نقره انجام میشود که از جرقهزنی و خالزدن پایهها جلوگیری میکند.
- ✅ کاهش مصرف انرژی و بهینهسازی توان: مدیریت دقیق زمانبندی کارکرد موتور و هیتر، مصرف برق کل دستگاه را تا ۲۵٪ نسبت به بردهای قدیمی کاهش میدهد.
📊 نمودار متنی مقایسه پایداری عملکرد مداری
مقایسه تحمل نوسانات برق و رطوبت محیطی (از ۱۰۰٪):
🔹 برد اصلی سپهرالکتریک شماره ۸ (اورجینال) ۹۵٪
🔸 برد بازسازی شده / OEM شرکتی ۷۰٪
❌ بردهای عمومی متفرقه (Universal) ۴۰٪
⚔️ جدول مقایسه برد اصلی شماره ۸ با بردهای OEM و متفرقه
تفاوتهای کلیدی و کارکردی نسخههای مختلف موجود در بازار:
| شاخص مقایسه |
✅ اصلی (اورجینال) |
⚙️ شرکتی (OEM) |
❌ متفرقه / بازسازی |
| کیفیت قطعات SMD |
⭐⭐⭐⭐⭐ |
⭐⭐⭐⭐☆ |
⭐⭐☆☆☆ |
| پوشش عایق رزین (ضد رطوبت) |
🟢 کامل و چندلایه |
🟡 معمولی |
🔴 فاقد رزین |
| طول عمر کارکرد |
🟢 ۷ تا ۱۲ سال |
🟡 ۳ تا ۵ سال |
🔴 کمتر از ۱ سال |
| ریسک سوختن مجدد موتور |
🟢 بسیار کم |
🟡 متوسط |
🔴 بسیار بالا |
| ارزش خرید اقتصادی |
🟢 عالی (تضمین کارکرد) |
🟡 خوب |
🔴 ضعیف (زیانده) |
👨🔧 تجربه کارشناسان فنی:
تطابق کامل سوکتها و نقشه سیمکشی بردهای اصلی شماره ۸ با ماشین لباسشویی سپهرالکتریک، فرآیند تعویض را بسیار ساده کرده و مانع از اتصالی اشتباه یا آسیب به سنسور هیدروستات میگردد. همواره پیش از جا زدن سوکتها، از خشک بودن محیط و سلامت سوکت مادگی مطمئن شوید.
⭐ جدول ارزیابی شاخصهای فنی و عملکردی
| شاخص عملکردی |
امتیاز کارشناسی |
| دقت در اجرای برنامههای شستشو |
⭐⭐⭐⭐⭐ (۵/۵) |
| کنترل هوشمند میزان آبگیری و تخلیه |
⭐⭐⭐⭐⭐ (۵/۵) |
| سرعت عکسالعمل در تشخیص کدهای خطا |
⭐⭐⭐⭐☆ (۴.۹/۵) |
| پایداری رلهها در چرخه خشککن (دور بالا) |
⭐⭐⭐⭐⭐ (۵/۵) |
⚠️ علائم، نشانهها و دلایل اصلی خرابی برد سپهرالکتریک شماره ۸
برد الکترونیکی به عنوان مغز متفکر لباسشویی، در صورت سوختگی یا اختلال مداری، اختلالات متعددی را در عملکرد کل دستگاه ایجاد میکند. شناخت بهموقع نشانههای خرابی به شما کمک میکند تا پیش از آسیبدیدگی قطعات گرانقیمتی همچون موتور یا آرمیچر، اقدام به تعویض برد نمایید.
🚨 بارزترین نشانههای خرابی برد اصلی لباسشویی سپهرالکتریک
اگر ماشین لباسشویی شما با هر یک از اختلالات زیر مواجه شده است، احتمال آسیبدیدگی برد الکترونیکی شماره ۸ بسیار بالا است:
📋 چکلیست ارزیابی اولیه علائم خرابی برد:
❌ خاموشی کامل دستگاه: لباسشویی به برق متصل است اما نمایشگر یا چراغهای پنل هیچ واکنشی نشان نمیدهند.
❌ توقف متوالی در برنامهها: دستگاه در مرحله آبگیری یا چرخش خشککن متوقف شده و برنامه شستشو تمام نمیشود.
❌ عدم کارکرد موتور یا عدم چرخش دیگ: صدای رله وصل شدن برد شنیده میشود اما موتور به چرخش در نمیآید.
❌ گرم نشدن آب یا داغ شدن بیش از حد: فرمان به المنت صادر نشده یا رله هیتر در حالت چسبیده (Short) قفل شده است.
❌ کارکرد بیوقفه پمپ تخلیه: پمپ آب بلافاصله پس از روشن شدن دستگاه شروع به کار کرده و خاموش نمیشود.
⚠️ هشدار مهم ایمنی:
در صورت استشمام بوی سوختگی یا مشاهده جرقهزنی از پشت پنل جلو، بلافاصله لباسشویی را از دوشاخه برق بکشید. روشن نگه داشتن دستگاه با برد سوخته میتواند باعث آسیب جدی به سیمکشی اصلی و حتی خطر آتشسوزی مداری گردد.
🔄 فلوچارت فرآیند عیبیابی و منشأ خرابی برد
بروز اختلال در عملکرد لباسشویی
⬇️
بررسی سلامت پریز، دوشاخه و محافظ برق
⬇️
بررسی سلامت هیدروستات و میکروسوئیچ درب
⬇️
تأیید خرابی و نیاز به تعویض برد شماره ۸
🌳 درخت تصمیمگیری (Decision Tree) مواجهه با علائم خرابی
- 🌲 حالت اول: اگر پنل کاملاً خاموش است
- ابتدا برق پریز را چک کنید 👈 اگر برق وصل است 👈 ترانس ورودی برد سوخته و قطعه باید تعویض شود.
- 🌲 حالت دوم: اگر موتور نمیچرخد اما آبگیری انجام میشود
- زغالهای موتور را چک کنید 👈 اگر سالم هستند 👈 رلههای راهانداز موتور روی برد شماره ۸ خال زدهاند.
- 🌲 حالت سوم: اگر ارورهای ناخواسته رو صفحه ظاهر میشود
- سنسورها را تست کنید 👈 اگر سنسورها سالمند 👈 خازنهای صافی مدار برد دچار افت ظرفیت شدهاند.
❌ اشتباه رایج:
بسیاری از افراد هنگام آبگیری نکردن دستگاه، فوراً اقدام به خرید شیر برقی جدید میکنند؛ در حالی که در بیش از ۴۰ درصد مواقع، ترایاک فرماندهنده شیر برقی روی برد الکترونیکی شماره ۸ سوخته است و سیگنال ولتاژ ارسال نمیشود.
🔍 مقایسه جامع نسخههای مختلف برد سپهرالکتریک شماره ۸ در بازار
هنگام تهیه برد الکترونیکی ماشین لباسشویی سپهرالکتریک مدل کد ۸، در بازار قطعات یدکی با ۵ مدل و کیفیت متفاوت روبرو خواهید شد. آگاهی از تفاوتهای فنی، ساختاری و طول عمر هر نسخه به شما کمک میکند تا بر اساس بودجه و نیاز خود، منطقیترین انتخاب را داشته باشید.
📊 معرفی و دستهبندی ۵ نسخه موجود برد شماره ۸
- 1️⃣ نسخه اصلی (اورجینال شرکتی): تولیدشده توسط خط خط مونتاژ اولیه با قطعات فابریت درجه یک، دارای عایق کامل رزین و بیشترین طول عمر.
- 2️⃣ نسخه شرکتی OEM: تولیدشده توسط سازندگان قطعات الکترونیکی طرف قرارداد با استانداردهای مشابه اما بستهبندی متفرقه.
- 3️⃣ نسخه وارداتی (High Copy): ساخت کشورهای ثالث با کیفیت قطعات متوسط و قیمت اقتصادیتر.
- 4️⃣ نسخه تولید داخل (جایگزین ایرانی): طراحیشده توسط مهندسان داخلی بر پایه برنامه فابریک سپهرالکتریک با قابلیت تعمیرپذیری بالا.
- 5️⃣ نسخه استوک / تعمیر شده: بردهای کارکرده روکاری یا تعمیری که هیتسینک و ترایاکهای آنها تعویض شده است.
⚔️ جدول تخصصی مقایسه ویژگیها و ارزش خرید ۵ نسخه برد کد ۸
بررسی مقایسهای کیفیت، قیمت، طول عمر و ارزش خرید نسخههای موجود:
| نوع نسخه |
⭐ کیفیت ساخت |
💰 رده قیمت |
🛡️ گارانتی |
⏳ طول عمر مفید |
🟢 ارزش خرید |
| ⭐ فابریت / اصلی |
⭐⭐⭐⭐⭐ |
بالا |
۶ الی ۱۲ ماه |
۸ تا ۱۲ سال |
🟢 بسیار عالی |
| ⚙️ شرکتی (OEM) |
⭐⭐⭐⭐☆ |
متوسط به بالا |
۳ الی ۶ ماه |
۵ تا ۸ سال |
🟢 عالی |
| 📦 وارداتی (High Copy) |
⭐⭐⭐☆☆ |
مناسب |
مهلت تست |
۲ تا ۴ سال |
🟡 متوسط |
| 🇮🇷 جایگزین ایرانی |
⭐⭐⭐⭐☆ |
اقتصادی |
۶ ماه تعویض |
۴ تا ۶ سال |
🟢 خیلی خوب |
| ♻️ استوک / تعمیری |
⭐⭐☆☆☆ |
ارزان |
بدون گارانتی |
نامشخص (کوتاه) |
🔴 ریسکی / ضعیف |
🏆 پیشنهاد کارشناس خرید:
اگر به دنبال حداکثر دوام و عدم بازگشت خرابی هستید، خرید نسخه اصلی فابریک یا نسخه شرکتی OEM بهترین گزینه است. اما اگر بودجه محدودی دارید، نسخههای مهندسیشده ایرانی با گارانتی تعویض به مراتب انتخاب معقولتری نسبت به بردهای استوک تعمیری بدون گارانتی محسوب میشوند.
📌 جدول تصمیمگیری سریع انتخاب نسخه بر اساس شرایط مصرفکننده
| اگر شرایط شما اینگونه است... |
نسخه پیشنهادی برای خرید |
| مصرفکننده خانگی هستید و طول عمر قطعه اولویت اول شماست |
⭐ خرید نسخه فابریک اصلی سپهرالکتریک |
| تکنسین تعمیرات هستید و به دنبال تعادل بین کیفیت و رضایت مشتری هستید |
⚙️ خرید نسخه شرکتی OEM با گارانتی |
| بودجه محدودی دارید و تمایل به هزینه زیاد ندارید |
🇮🇷 خرید نسخه جایگزین ایرانی گارانتیدار |
🔍 راهنمای جامع تشخیص برد اصلی سپهرالکتریک شماره ۸ از نسخههای تقلبی و تعمیری
با توجه به وجود بردهای دستدوم بازسازیشده، دستکاریشده و متفرقه در بازار قطعات یدکی، تشخیص برد اورجینال فابریک از اهمیت بالایی برخوردار است. نصب بردهای نامرغوب میتواند باعث آسیب به سیمکشی، سوختن موتور یا اختلال در عملکرد هیدروستات شود. در این بخش، روشهای دقیق کارشناسی برای تشخیص قطعه اصلی ارائه گردیده است.
⚠️ هشدار خریداران:
برخی افراد سودجو بردهای تعمیری استوک را شستشو داده و با تعویض یک رله ساده، آن را به عنوان «برد نو و اورجینال» به فروش میرسانند. همواره به کیفیت لحیمکاری پشت فیبر، بوی لحیم تازه و وضعیت رزین روی قطعات دقت فرمایید.
📋 چکلیست شماره ۱: بررسی ظاهری و کیفیت ساخت فیبر مدار چاپی
✅ کیفیت چاپ مدار (Silk Screen): در برد اصلی، شماره فنی، لوگو و شماره سوکتها با چاپ سفید بسیار شفاف و بدون ریختگی روی فیبر سبز/آبی درج شده است.
✅ پوشش رزین عایق (Conformal Coating): برد اورجینال دارای یک لایه رزین شفاف یکنواخت است که تمام قطعات SMD را در برابر رطوبت محافظت میکند.
✅ وضعیت لحیمکاری پایهها (Solder Joints): لحیمهای فابریک کارخانهای کاملاً مخروطی، براق و یکدست هستند؛ بدون آثار هویه کاری یا روغن لحیم اضافی.
✅ رنگ و سلامت خازنها: خازنهای الکترولیتی روی برد اصلی کاملاً صاف، بدون بادکردگی و از برندهای معتبر صنعتی (مانند Nichicon یا Rubycon) هستند.
📋 چکلیست شماره ۲: بررسی قطعات کلیدی و سوکتهای اتصالی
🔍 بررسی پینها و سوکتهای پلاستیکی: سوکتهای برد نو فاقد هرگونه تیرگی، تغییر رنگ بر اثر حرارت یا جای جا زدن فیش هستند.
🔍 بررسی ترایاک و هیتسینک خنککننده: هیتسینک آلومینیومی روی ترایاک اصلی بدون خط و خشم، تابدیدگی یا آثاری از خمیر سیلیکون خشکشده قدیمی است.
🔍 میکروکنترلر اصلی (آیسی برنامهریزیشده): کد هکشده روی آیسی اصلی باید خوانا بوده و هیچگونه خراشیدگی جهت مخفیسازی شماره قطعه روی آن وجود نداشته باشد.
📊 جدول مقایسه نشانههای ساختاری برد اصلی با بردهای متفرقه و تعمیری
| پارامتر بررسی |
✅ برد اصلی (فابریک) |
❌ برد متفرقه / تعمیری |
| نوع لحیمکاری |
میکرونی و براق کارخانهای (SMD) |
دستی، مات و دارای اثر سوختگی فلکس |
| پوشش رزین رطوبتگیر |
رزین یکدست و ضخیم |
فاقد رزین یا رزین تکهتکهشده |
| وضعیت رلهها |
رلههای اورجینال با لوگوی سازنده |
رلههای تعویضشده یا غیرهمسان |
| بستهبندی و هولوگرام |
دارای کارت گارانتی و پلمپ نایلونی |
بدون بستهبندی پلمپ یا در نایلون ساده |
🛡️ تضمین اصالت قطعات:
تمامی بردهای سپهرالکتریک شماره ۸ عرضهشده در این مجموعه با ضمانتنامه کتبی اصالت کالا و مهلت تست فنی ارائه میشوند تا تکنسینها و مصرفکنندگان محترم با خاطری آسوده اقدام به خرید نمایند.
💰 بررسی عوامل مؤثر بر قیمت برد لباسشویی سپهرالکتریک شماره ۸
قیمت برد اصلی ماشین لباسشویی سپهرالکتریک کد ۸ متغیر بوده و تحت تاثیر فاکتورهای متعدد فنی، اقتصادی و تجاری در بازار لوازم خانگی قرار دارد. آگاهی از این پارامترها به شما کمک میکند تا علت اختلاف قیمتهای موجود در بازار را تحلیل کرده و با دیدی باز اقدام به خرید نمایید.
🎯 پارامترهای کلیدی شکلدهنده قیمت قطعه
- 🔹 درجه اصالت و برند سازنده: بردهای فابریک خط مونتاژ سپهرالکتریک به دلیل کیفیت متریال بالاتر، نرخ قیمتی بیشتری نسبت به نمونههای جایگزین شرکتی یا وارداتی دارند.
- 🔹 کیفیت قطعات الکترونیکی (SMD): مرغوبیت رلههای توانبالا، آیسی میکروکنترلر اصلی و خازنهای صافی نقش مستقیمی در ارزش نهایی قطعه ایفا میکنند.
- 🔹 مدت زمان و نوع گارانتی: ارائه ضمانتنامه معتبر کتبی (تعویض قطعه) هزینههای پشتیبانی را پوشش داده و بر قیمت نهایی کالا میافزاید.
- 🔹 نوسانات نرخ ارز و موجودی بازار: از آنجایی که مواد اولیه و برخی آیسیهای پردازنده وارداتی هستند، تغییرات ارز تأثیر مستقیمی بر تامین کالا دارد.
💰 استعلام قیمت روز و موجودی کالا:
به دلیل نوسانات بازار قطعات الکترونیکی، جهت اطلاع از **قیمت دقیق روز، درصد تخفیف ویژه خرید عمده تکنسینها و ثبت سفارش فوری** با کارشناسان فروش ما در تماس باشید.
📊 جدول ۱: تحلیل میزان تاثیر فاکتورهای مختلف بر قیمت تمامشده
درصد وزن اثرگذاری عوامل مختلف در قیمتگذاری برد سپهرالکتریک شماره ۸:
| عامل مؤثر |
شرح تاثیر |
وزن اثرگذاری در قیمت |
| درجه اصالت (فابریک vs متفرقه) |
کیفیت آیسی، رلهها و فیبر FR4 |
۴۰٪ (بسیار بالا) |
| مدت زمان گارانتی و پشتیبانی |
ضمانت تعویض بیقید و شرط |
۲۵٪ (بالا) |
| نوسانات ارز و تامین قطعات |
قیمت جهانی قطعات نیمههادی |
۲۰٪ (متوسط تا بالا) |
| حجم سفارش (تک یا عمده) |
تخفیف همکاری برای تعمیرکاران |
۱۵٪ (متوسط) |
📊 جدول ۲: مقایسه بازه قیمتی و ارزش اقتصادی گزینههای مختلف
| نوع برد / خدمت |
سطح قیمتی نسبی |
ارزش خرید طولانیمدت |
| برد فابریک اورجینال (نو) |
بالاترین رده قیمتی |
🟢 عالی (تضمین کارکرد بدون بازگشت) |
| برد جایگزین ایرانی / OEM |
قیمت اقتصادی و مناسب |
🟢 خیلی خوب (نسبت قیمت به عملکرد) |
| تعمیر برد قدیمی (در صورت امکان) |
کمترین هزینه اولیه |
🟡 وابسته به میزان آسیبدیدگی آیسی |
🛠️ راهنمای جامع عیبیابی و تحلیل کدهای خطای مربوط به برد سپهرالکتریک شماره ۸
شناسایی سریع علت بروز خطاهای الکترونیکی در ماشین لباسشویی سپهرالکتریک باعث جلوگیری از صدمات جدیتر به برد و سایر قطعات سختافزاری میشود. در بسیاری از موارد، نمایش یک ارور خاص لزوماً به معنی سوختن کامل برد نیست، بلکه میتواند ناشی از اختلال در سنسورها یا سیمکشی رابط باشد.
📊 جدول کدهای خطا (ارورها) و ارتباط آنها با بخشهای مختلف برد
| کد خطا / نشانه |
علت احتمالی بروز مشکل |
قطعه درگیر روی برد |
اقدام پیشنهادی جهت رفع مشکل |
| E1 / عدم آبگیری |
خرابی شیر برقی یا عدم فرمان از برد |
ترایاک/رله شیر برقی |
بررسی ولتاژ خروجی سوکت شیر برقی روی برد |
| E2 / عدم تخلیه |
انسداد پمپ تخلیه یا سوختن رله پمپ |
رله فرمان پمپ تخلیه |
تست پمپ تخلیه و تعویض رله مربوطه روی برد |
| E3 / خطای هیدروستات |
عدم تشخیص سطح آب یا قطعی مسیر سنسور |
میکروکنترلر و مقاومتهای ورودی |
بررسی شلنگ هیدروستات و فرکانس ورودی برد |
| E4 / خطای موتور / تاكو |
عدم چرخش دیگ یا قطع سیگنال تاکو |
ترایاک اصلی موتور و هیتسینک |
تست سلامت ترایاک موتور و زغالهای موتور |
| E5 / خطای المنت (هیتر) |
گرم نشدن آب یا خرابی سنسور NTC |
رله توانبالای هیتر |
بررسی سلامت رله هیتر و کنتاکتهای سوکت |
📋 گامهای کارشناسی جهت عیبیابی و تست برد
1️⃣ تست ولتاژ ورودی تغذیه: اطمینان حاصل کنید که ولتاژ ۲۲۰ ولت متناوب بدون نوسان شدید به ورودی منبع تغذیه سویچینگ برد میرسد.
2️⃣ بررسی خروجیهای ۵V و ۱۲V: با مولتیمتر دقیق ولتاژهای مستقیم خروجی آیسی رگولاتور را اندازهگیری کنید تا از سلامت بخش تغذیه مطمئن شوید.
3️⃣ تست ترایاک موتور: در صورت عدم چرخش دیگ یا یکسره شدن دور تند، نیمههادی ترایاک روی هیتسینک را از نظر اتصال کوتاه یا سوختگی بررسی نمایید.
4️⃣ بازرسی سوکت میکروسوئیچ درب: عدم قفل شدن درب مانع از شروع هرگونه برنامهای شده و ممکن است ارور خطای درب صادر کند.
💡 توصیه تکنسین:
پیش از تعویض برد سپهرالکتریک شماره ۸، حتماً سلامت اتصالات سوکتها، عدم شل بودن سیمها و عدم وجود نم و رطوبت در محفظه برد را بررسی کنید. در بسیاری از موارد پاکسازی سوکتها با اسپری کنتاکتشور مشکل را برطرف میسازد.
⚙️ راهنمای گامبهگام نصب ایمن و اصول نگهداری از برد سپهرالکتریک شماره ۸
تعویض و نصب برد الکترونیکی نیازمند رعایت دقیق اصول ایمنی و فنی است. کوچکترین اشتباه در جا زدن سوکتها یا عدم تخلیه بار الکتریکی میتواند آسیبهای جبرانناپذیری به آیسی اصلی برد جدید وارد کند.
🛠️ مراحل استاندارد تعویض و جایگزینی برد
1️⃣ قطع کامل جریان برق: دوشاخه دستگاه را از برق کشیده و حداقل ۵ دقیقه صبر کنید تا خازنهای تغذیه کاملاً تخلیه شوند.
2️⃣ علامتگذاری سوکتها: پیش از جدا کردن اتصالات از برد قدیمی، از سیمکشی عکس گرفته یا فیشها را برچسبگذاری کنید.
3️⃣ باز کردن پیچهای نگهدارنده: برد قدیمی را با احتیاط از قاب پلاستیکی جدا کرده و از جابهجایی نوار عایق محافظ اطمینان حاصل کنید.
4️⃣ جایگذاری برد نو و تست اولیه: سوکتها را کاملاً محکم در جای خود قرار داده و قبل از بستن کامل پنل، یک برنامه تست کوتاه اجرا کنید.
💡 راهکارهای افزایش طول عمر برد الکترونیکی
- ✔ استفاده از محافظ ولتاژ استاندارد: نصب یک محافظ نوسان برق مخصوص لباسشویی از بروز خطرات شوک ولتاژ جلوگیری میکند.
- ✔ جلوگیری از نفوذ آب و رطوبت: از ریختن مستقیم آب روی پنل جلویی و جاپودری هنگام شستشو خودداری نمایید.
- ✔ رعایت ظرفیت استاندارد لباس: بارگذاری بیش از حد مجاز دیگ باعث فشار مضاعف به ترایاک موتور و سوختن برد میشود.
❓ پرسشهای متداول (FAQ) درباره برد سپهرالکتریک شماره ۸
س: آیا برد سپهرالکتریک شماره ۸ به سایر مدلهای این برند نیز متصل میشود؟
ج: این برد به صورت اختصاصی برای سری شماره ۸ طراحی شده است. جهت استفاده در سایر مدلها حتماً باید نقشه سیمکشی و سوکتهای هیدروستات و موتور توسط تکنسین بررسی گردد.
س: علت اصلی سوختن رله موتور روی برد الکترونیکی چیست؟
ج: گیرپاژ کردن بلبرینگها، سنگینی بیش از حد دیگ، کوتاهی زغالهای موتور یا گیر کردن پروانه پمپ از عوامل اصلی کشیدن آمپر اضافه و سوختن رله روی برد هستند.
س: آیا برد خریداریشده دارای مهلت تست و گارانتی تعویض است؟
ج: بله، تمامی بردهای اورجینال عرضهشده همراه با ضمانت اصالت کالا و مهلت تست فنی ارائه میشوند تا خریداران با اطمینان کامل خرید خود را انجام دهند.
📝 جمعبندی و نتیجهگیری
برد لباسشویی سپهرالکتریک شماره ۸ به عنوان هسته پردازشی دستگاه، نقش تعیینکنندهای در کارکرد منظم و طول عمر ماشین لباسشویی دارد. با انتخاب و خرید قطعه اصلی اورجینال، رعایت اصول عیبیابی و بهرهگیری از محافظهای برق استاندارد، میتوانید از بروز هزینههای سنگین مجدد جلوگیری کرده و کارایی فابریک دستگاه خود را بازیابید.
🗺️ بخش مکمل: راهنمای فنی نقشه سیمکشی (Wiring Diagram) و بازنویسی نرمافزار برد شماره ۸
در این بخش تکمیلی، مسیریابی دقیق سیمکشی ورودی و خروجی برد سپهرالکتریک شماره ۸ به همراه دستورالعملهای تست سیگنال و بازسازی برنامهای (Reset & Reprogramming) برای تکنسینها و تعمیرکاران مجرب ارائه میگردد.
🔌 جدول مسیریابی سوکتها و اتصال به قطعات جانبی
شناسایی دقیق کد پایه سوکتها جهت جلوگیری از اتصال کوتاه و سوختن تراشه پردازنده:
| شناسه سوکت |
قطعه متصلشونده |
نوع سیگنال / ولتاژ |
نکته کارشناسی تست |
| CN1 (پایه تغذیه) |
ورودی فاز و نول اصلی شبکه |
220V AC / 50Hz |
بررسی فیلتر نویزگیر (EMI) قبل از ورود به برد |
| CN2 (قدرت موتور) |
استاتور، روتور و زغالهای موتور |
متغیر توسط ترایاک |
تست جریانی؛ عدم وجود قطعی در سیمکشی سوکت موتور |
| CN3 (سنسورها) |
سنسور دما (NTC) و تاکوژنراتور |
5V DC (آنالوگ/دیجیتال) |
مقاومت سنسور NTC در دمای ۲۵ درجه حدود ۱۰ کیلوام است |
| CN4 (فرمانها) |
میکروسوئیچ درب، پمپ و شیر برقی |
220V AC (کنترل رله) |
تست سلامت کنتاکتهای داخلی میکروسوئیچ قبل از وصل |
🔄 دستورالعمل ریست نرمافزاری و رفع هنگکردن پردازنده
در مواردی که برد دچار قفلشدگی برنامهای شده یا دستورات پنل به درستی اجرا نمیشوند، مراحل ریست نرمافزاری زیر را به ترتیب انجام دهید:
1️⃣ کلید **Start/Pause** را فشار داده و به مدت ۱۰ ثانیه نگه دارید تا نمایشگر یا الایدیهای وضعیت شروع به چشمکزدن کنند.
2️⃣ ولوم انتخاب برنامه را روی حالت **Drain / Spin (تخلیه یا دور تند)** قرار دهید.
3️⃣ دستگاه را خاموش کرده، دوشاخه را به مدت ۳ دقیقه از برق بکشید تا حافظه موقت (EEPROM) کاملاً پاکسازی شود.
4️⃣ دستگاه را مجدداً به برق متصل کرده و یک شستشوی کوتاه (Quick Wash) را بدون لباس تست نمایید.
💻 DIP / MCU Reprogramming:
در صورت آسیب دیدن فریمور (Firmware) روی آیسی اصلی برد سپهرالکتریک شماره ۸، پروگرامکردن مجدد با دامپ (Dump) اورجینال کارخانهای فقط توسط دستگاههای پروگرامر تخصصی و در آزمایشگاههای الکترونیک انجامپذیر است.
📊 بخش دهم: تحلیل پارامترهای کاری برد در برنامههای شستشو و راهنمای سرویس پیشگیرانه
شناخت دقیق میزان بار اعمالشده بر روی رلهها و ترایاکهای برد سپهرالکتریک شماره ۸ در طی چرخههای مختلف شستشو، نقش کلیدی در پیشگیری از خرابیهای زودهنگام دارد. در این بخش، جزئیات جریانکشی خروجیهای برد و زمانبندی فشار کاری بررسی شده است.
⚡ جدول جریانکشی استاندارد قطعات جانبی از برد اصلی
محدوده جریان مجاز خروجیهای برد (تست بر اساس استاندارد ۲۲۰ ولت شهری):
| قطعه مصرفکننده |
جریان مصرفی نامی (Ampere) |
سوئیچکننده روی برد |
علامت خطای آمپر اضافی |
| المنت (هیتر گرمکننده) |
۸.۵ تا ۹.۵ آمپر |
رله توانبالا (16A Relay) |
ذوبشدگی پایه رله و خالزدن کنتاکتها |
| موتور اصلی (دور خشککن/تند) |
۳.۰ تا ۴.۵ آمپر |
ترایاک اصلی + هیتسینک |
داغشدن بیش از حد آلومینیوم خنککننده |
| موتور اصلی (دور شستشو/آرام) |
۱.۲ تا ۱.۸ آمپر |
ترایاک + رلههای چپگرد/راستگرد |
صدای تقتق مداوم و غیرعادی رلهها |
| پمپ تخلیه آب |
۰.۱۵ تا ۰.۳ آمپر |
ترایاک کوچک / رله فرعی |
سوختن مسیر مسی (Track) روی فیبر |
| شیر برقی ورودی آب |
۰.۰۵ تا ۰.۱ آمپر |
ترایاکهای SMD سیگنال |
ترکخوردگی یا سیاه شدن ترانزیستور فرمان |
🗓️ چکلیست سرویس پیشگیرانه و دوره بازرسی فنی (۶ ماهه)
🔍 بازرسی چشمی خازنهای تغذیه: اطمینان از عدم تغییر شکل، نشت الکترولیت یا بادکردگی در خازنهای صافی ورودی و خروجی.
🔍 تمیزکاری گرد و غبار و سولفاته: پاکسازی سطح برد با اسپری ناهارند خشک (Contact Cleaner) جهت جلوگیری از نشتی جریان بین پایههای ریز SMD.
🔍 سفتکردن اتصال سوکتها: بررسی عدم شلشدگی فیشهای متصل به سوکتهای اصلی برد بهویژه در خط تغذیه و موتور.
🔍 تست عایقبندی محفظه برد: اطمینان از سلامت لاستیک درزگیر دور جعبه برد جهت جلوگیری از ورود بخار آب و رطوبت محیط حمام یا آشپزخانه.
💡 نکته طلایی سرویسکاران:
بیش از ۷۰ درصد سوختگیهای برد سپهرالکتریک شماره ۸ ناشی از نفوذ آب از جاپودری یا نشتی شلنگ هیدروستات است. در هر سرویس دورهای، خشک بودن کامل محفظه اطراف برد را اولویت قرار دهید.
🔬 بخش یازدهم: راهنمای تحلیل خطاهای سطح سختافزار، کالیبراسیون و تست کارگاهی (Bench Test)
در این بخش تخصصی، روشهای عیبیابی پیشرفته در سطح سختافزاری برد سپهرالکتریک شماره ۸، تست کارگاهی روی میز کار (Bench Test) بدون نیاز به بدنه ماشین لباسشویی، و همچنین فرآیند کالیبراسیون دقیق ورودیهای آنالوگ شرح داده میشود.
🚨 جدول خطاهای پیشرفته سطح پردازنده و سختافزار برد
این ارورها ناشی از عدم تقارن سیگنالی در مدار داخلی برد بوده و نیازمند بررسی دقیق با اسیلوسکوپ یا مولتیمتر هستند:
| کد / نشانه داخلی |
علت فنی در مدار برد |
قطعه معیوب احتمالی |
روش تست و اصلاح |
| E06 / Zero Cross Error |
عدم تشخیص نقطه صفر ولتاژ AC توسط میکروکنترلر |
دیودهای نمونهگیر و اپتوکوپلر ZC |
بررسی مقاومتهای سری ورودی خط ۵۰ هرتز (High Resistance) |
| E08 / Over-Current Motor |
جریانکشی فراتر از حد مجاز در خط خروجی ترایاک |
مقاومت شنت (Shunt) و ترایاک BTB16 |
تست مقاومت شنت سنس جریان و خازنهای فیلتر گیت ترایاک |
| E11 / EEPROM Fault |
عدم برقراری ارتباط I2C با حافظه غیرفرار |
تراشه 24C02 یا 24C04 |
تست ولتاژ ۳.۳V/۵V پایه VCC و مقاومتهای Pull-up خطوط SDA/SCL |
| E14 / Relay Weld Status |
چسبیدن یا خال زدن پلاتینهای رله چپگرد/راستگرد |
رلههای ۱۲ ولت ۱۰ آمپری |
تست اتصال کوتاه پلاتینها در حالت خاموش بودن برد |
🛠️ دستورالعمل تست کارگاهی (Bench Test) بدون اتصال به دستگاه
برای عیبیابی سریع برد روی میز کار تعمیرگاهی، میتوانید از لامپهای رشتهای (تست سری) و مقاومتهای معادل به عنوان بار مجازی استفاده کنید:
1️⃣ شبیهسازی سنسور NTC: یک مقاومت ثابت ۱۰ کیلو اهم به سوکت CN3 (پایههای NTC) متصل کنید تا برد خطای دمایی صادر نکند.
2️⃣ شبیهسازی قفل درب (Door Lock): پایه فرمان میکروسوئیچ در سوکت CN4 را با یک کلید تکپل یا پلزدن موقت (پل استاندارد) شبیهسازی نمایید.
3️⃣ اتصال بار مجازی روی خروجی موتور و پمپ: به خروجیهای شیر برقی و پمپ، لامپهای ۱5 تا ۴۰ وات ۱00 ولت/۲۲۰ ولت متصل کنید تا قطع و وصل شدن فرمانها را بصورت چشمی مشاهده کنید.
4️⃣ اعمال ولتاژ با لامپ تست سری (۱۰۰W): تغذیه ۲۲۰ ولت ورودی را حتماً از طریق لامپ تست ۱۰۰ وات متصل کنید تا در صورت وجود اتصال کوتاه در منبع تغذیه، برد دچار سوختگی نشود.
🎛️ راهنمای رفع نویز و حذف نوسانات فرکانسی روی مدار
- 🔹 تعویض خازنهای ۱۰۰ نانوفاراد پلیاستر: در صورت پریدن ناگهانی برنامهها، خازنهای عایق نویز متصل به پایههای reset آیسی را تعویض کنید.
- 🔹 بررسی دیودهای هرزگرد (Flyback Diodes): سلامت دیودهای موازی با بوبین رلهها را بررسی کنید تا از برگشت ولتاژ القایی به میکرو جلوگیری شود.
- 🔹 شارژ لحیم پایههای کریستال ساعت: کریستال نوسانساز (اصلیترین مرجع زمانبندی MCU) باید فاقد هرگونه سولفاته یا سردی لحیم باشد.
🩺 توصیه کارگاه تعمیرات:
همواره قبل از سپردن برد سپهرالکتریک شماره ۸ به مشتری، آن را حداقل در یک چرخه کامل ۱۵ دقیقهای روی میز تست زیر بار مجازی ارزیابی کنید تا از عملکرد صحیح حرارتی هیتسینک و عدم قطع و وصلی رلهها اطمینان حاصل شود.
🏁 بخش دوازدهم: جمعبندی فنی، جدول قطعات جایگزین و پروتکلهای ایمنی
برد کنترل ماشین لباسشویی سپهرالکتریک شماره ۸ به عنوان هسته پردازشی دستگاه، دارای طراحی نسبتاً مقاوم اما حساسی است. در این بخش پایانی، مروری بر قطعات پرمصرف جایگزین و پروتکلهای ایمنی هنگام مونتاژ و دمونتاژ خواهیم داشت.
📋 جدول مشخصات قطعات حساس و معادلهای استاندارد بازار
در صورت عدم دسترسی به قطعه اصلی، میتوانید از قطعات جایگزین استاندارد زیر استفاده کنید:
| نام قطعه روی برد |
پارتنامبر اصلی |
معادل جایگزین (Equivalent) |
ملاحظات مونتاژ |
| ترایاک اصلی موتور |
BTB16-600B |
BTB16-800B / BTA16-600B |
استفاده الزامی از خمیر سیلیکون و هیتسینک |
| آیسی تغذیه سوییچینگ |
LNK304PN |
LNK305PN / LNK306PN |
کنترل مقاومت سیمی ورودی (RF1) قبل از تعویض |
| رله هیتر و بار اصلی |
12VDC - 16A |
HF115F / OMRON G2R |
تست فاصله پایهها (Pitch) روی فیبر مدار چاپی |
| اپتوکوپلرهای فرمان |
PC817 |
EL817 / LTV817 |
توجه به جهت پین ۱ (نقطه روی بدنه آیسی) |
⚠️ دستورالعمل ایمنی و پروتکل مونتاژ نهایی
❌ تخلیه کامل خازنها: پیش از دست زدن به برد، خازنهای ولتاژ بالا (۴۰۰ ولت) را با یک مقاومت مناسب تخلیه کنید.
❌ جلوگیری از الکتریسیته ساکن (ESD): هنگام تعویض یا شارژ لحیم پایه میکروکنترلر، حتماً از دستبند آنتیاستاتیک یا هویه متصل به ارت استفاده کنید.
✅ عایقبندی مجدد برد: پس از اتمام تعمیرات، بخشهای لحیمکاری شده را با اسپری رزین یا شارلاک عایق کنید تا در برابر رطوبت مقاوم بماند.
✅ چککردن سوکتها: قبل از روشن کردن دستگاه، از جا رفتن صحیح سوکتهای سیمکشی و عدم جابهجایی فیشها اطمینان حاصل کنید.
💡 کلام آخر:
با رعایت دقیق نکات ذکر شده در این مقاله ۱۲ بخشی، عیبیابی و تعمیرات سختافزاری برد سپهرالکتریک شماره ۸ با بالاترین کیفیت و کمترین میزان خطا انجام خواهد شد. رعایت اصول ایمنی و تست زیر بار مجزا، ضامن سلامت طولانیمدت برد و دستگاه خواهد بود.
