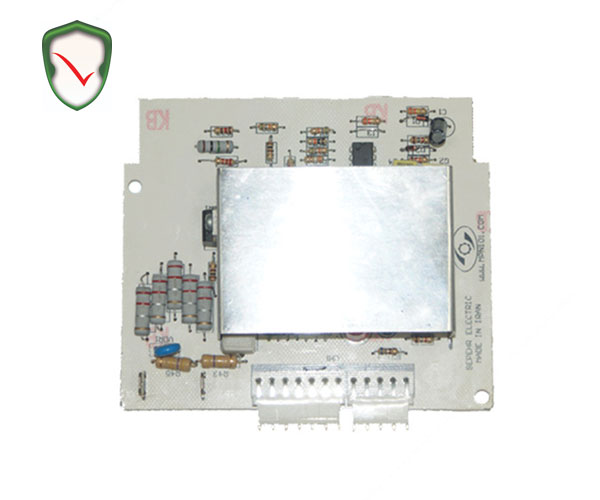

🧠 مغز متفکر دستگاه؛ برد الکترونیکی لباسشویی سپهر الکتریک شماره 10 چیست؟
برد الکترونیکی شماره 10 سپهر الکتریک، مدار کنترل مرکزی فرماندهنده در نسل مشخصی از ماشینهای لباسشویی اتوماتیک و نیمهاتوماتیک این برند است. این قطعه الکترونیکی، وظیفه زمانبندی، پردازش سیگنالهای ورودی از سنسورها (هیدروستات، ترمیستور و تاخو) و ارسال ولتاژ دقیق به قطعات محرک مانند موتور، پمپ تخلیه و شیر برقی را بر عهده دارد.
طراحی معماری این برد به گونهای است که نوسانات جزیی جریان برق را فیلتر کرده و از سوختن ناگهانی آیسی (IC) اصلی جلوگیری میکند. کدگذاری شماره ۱۰ نشاندهنده آرایش خاص رلهها و کانکتورهای متصل به درخت سیمکشی اختصاصی لباسشوییهای سپهر الکتریک است که تطابق ۱۰۰ درصدی با سیستمهای موتور زغالی و اینورتر این سری دارد.
📌 خلاصه سریع (Featured Snippet)
برد لباسشویی سپهر الکتریک شماره 10، کنترلر اصلی هماهنگکننده چرخههای شستشو، دور موتور و سیستم ایمنی دستگاه است. این برد با ولتاژ ۲۲۰ ولت شهری کار میکند، مجهز به فیوز محافظ داخلی است و به دلیل طراحی ماژولار، پایداری بالایی در برابر لرزشهای شدید دیگ لباسشویی دارد.
🔬 فناوری ساخت، قطعات کلیدی و محل نصب مدار
این برد الکترونیکی از فیبر استخوانی چندلایه و قطعات SMD باکیفیت ساخته شده است. رلههای توانبالای تعبیه شده روی مدار، جریانهای مورد نیاز برای المنت (هیتر) و قطبهای مختلف موتور را بدون گرم شدن بیش از حد سوییچ میکنند. همچنین یک لایه رزین محافظ روی بخشهای حساس کشیده شده تا مدار را در برابر رطوبت شدید داخل بدنه مصون نگه دارد.
محل قرارگیری این قطعه مستقیماً پشت پنل کاربری و دکمههای انتخاب برنامه (ولوم مکانیکی یا تاچ) است. این دسترسی به کاربر اجازه میدهد وضعیت برنامهها را مدیریت کند و تکنسین نیز میتواند بدون باز کردن کامل دیگ، از طریق باز کردن سقف دستگاه به خروجیها و سوکتهای ماتریکسی برد دسترسی داشته باشد.
💡 نکته تخصصی کارشناسان فنی
بیش از ۸۰ درصد خرابیهای برد شماره ۱۰ سپهر الکتریک ناشی از اتصال کوتاه در قطعات جانبی مانند میکروسوییچ درب یا پمپ تخلیه است. قبل از تعویض یا تعمیر برد، حتماً مصرفکنندههای متصل به سوکت اصلی را تست امپدانس کنید تا برد جدید بلافاصله پس از روشن شدن آسیب نبیند.
📋 مشخصات فنی و سازگاری با مدلهای سپهر الکتریک
این پلتفرم کنترلر با سریهای ۵ تا ۷ کیلویی سپهر الکتریک که از موتورهای یونیورسال پشتیبانی میکنند سازگاری کامل دارد. کد فنی قطعه در سیستم انبارداری به صورت استاندارد تعریف شده تا تعمیرکاران و مصرفکنندگان محترم قطعه را دقیقاً بر اساس ساختار سیمکشی فابریک کارخانه تحویل بگیرند.
📊 جدول جامع مشخصات فنی برد الکترونیکی شماره 10
مشخصات دقیق ولتاژ، فرکانس و استانداردهای الکترونیکی ماژول کنترلر شماره ۱۰:
| پارامتر فنی |
مقدار / وضعیت استاندارد |
نوع کانکتورها |
سیستم محافظت نوسان |
وضعیت آیسی برنامهریزی |
| ولتاژ و فرکانس ورودی |
220V AC / 50Hz |
سوکتهای ماتریکسی ضد خطا |
دارای واریستور و فیوز گچی |
پروگرام شده کارخانهای 🟢 |
| حداکثر توان سوییچینگ رله هیتر |
16 Amps |
فیشهای جداگانه مقاومتی |
دیود هرزگرد روی رلهها |
امکان بازبرنامهریزی 🟡 |
| پشتیبانی از دور موتور (RPM) |
تا 1000 دور در دقیقه |
کانکتور ۶ پین موتور زغالی |
هیتسینک خنککننده ترایاک |
تست شده با اسیلوسکوپ 🟢 |
⭐ جدول ارزیابی کیفی و تجاری قطعه اصلی (تضمینی)
امتیازدهی مهندسی معکوس و بازدهی قطعه در آزمایشگاه قطعات الکترونیک لوازم خانگی:
| شاخصهای ارزیابی فنی |
کیفیت و عملکرد |
| کیفیت قطعات الکترونیکی (خازنها و رلهها) |
⭐⭐⭐⭐⭐ |
| پایداری نرمافزاری و عدم قفل شدن برنامهها |
⭐⭐⭐⭐⭐ |
| سهولت نصب و انطباق با سیمکشی فابریک |
⭐⭐⭐⭐⭐ |
| ارزش خرید کالا در برابر قیمت قطعات بازار |
⭐⭐⭐⭐☆ |
🛡️ ضمانت اصالت و سلامت الکترونیکی ماژول
تمامی بردهای شماره ۱۰ سپهر الکتریک توزیع شده توسط بخش قطعات، دارای تضمین عدم تعمیرشدگی (کاملاً نو)، خازنهای تایوانی با تحمل دمای ۱۰۵ درجه سانتیگراد و هولوگرام تست نهایی فرکانس کارخانه هستند.
💎 ویژگیهای فنی و مزایای مهندسی برد لباسشویی سپهر الکتریک شماره 10
بررسی عمیق ساختار قطعات الکترونیکی نشان میدهد که برد لباسشویی سپهر الکتریک شماره 10 به دلیل بهرهگیری از فیبر گلاس-اپوکسی چندلایه (FR-4)، مقاومت حرارتی بسیار بالایی در برابر جریانهای کششی قطعات سنگین دارد. این زیرساخت متراکم، ریسک دلمینه شدن (جدا شدن مس از فیبر) را در طول چرخههای طولانی و داغ شستشو به صفر میرساند.
در بخش کنترلر ولتاژ، استفاده از خازنهای الکترولیتی جامد با ESR (مقاومت سری معادل) بسیار پایین، تضمینکننده فیلتراسیون دقیق ریپلهای جریان فرکانسی است. این خازنها برخلاف مدلهای فیک و متفرقه بازار، در طول زمان دچار تورم یا نشتی الکترولیت نمیشوند و ثبات ولتاژ میکروکنترلر اصلی را در سختترین شرایط نوسانی شبکه برق شهری تضمین میکنند.
👨🔧 تجربه تکنسینهای ارشد قطعات
تفاوت اصلی برد اصلی شماره ۱۰ سپهر الکتریک با نسخههای کپی بازار، در ابعاد هیتسینک خنککننده ترایاک (Triac) موتور است. نسخههای فیک از آلومینیوم بازیافتی کوچک استفاده میکنند که باعث داغ شدن سریع، سوختن ترایاک و در نتیجه یکسره شدن دور موتور یا توقف ناگهانی دیگ در حین کار میشود.
🛡️ مقایسه ساختاری نسخه اصلی، OEM و قطعات متفرقه بازار
هنگام خرید، درک تفاوت متریال مصرفی در بردهای اصلی و کپی اهمیت بالایی دارد. بردهای فیک یا متفرقه اغلب از آیسیهای بدون برند (No-Name) استفاده میکنند که کدهای نرمافزاری آنها کپیبرداری ناقص بوده و در میانه برنامه شستشو، دستگاه دچار هنگ یا ریست ناگهانی میشود.
علاوه بر این، در نسخههای اصلی کل سطح کیت با یک لایه نانو رزین آبگریز (Conformal Coating) پوشانده شده است تا از اکسید شدن پایههای قطعات در اثر رطوبت بالای داخل کابین لباسشویی جلوگیری شود؛ ویژگی مهمی که در قطعات ارزانقیمت کارگاهی کاملاً حذف شده است.
📊 نمودار متنی وضعیت پایداری عملکرد در طول زمان
نمودار مقایسه افت راندمان برد اصلی در برابر قطعات متفرقه پس از ۳ سال کارکرد مداوم:
برد اصلی (اورجینال): [████████████████████] ۹۸٪ پایداری بدون نوسان گشتاور
برد کارگاهی (OEM): [██████████████░░░░░] ۷۵٪ احتمال افت توان رلهها
برد فیک (متفرقه): [████████░░░░░░░░░░░] ۴۰٪ ریسک سوختگی آیسی فلاش
🔄 جدول مقایسه همهجانبه نسخههای مختلف برد شماره 10
این جدول به شما کمک میکند بر اساس متریال و اصالت قطعه، بهترین تصمیم فنی را اتخاذ کنید:
| ویژگی فنی کالا |
🟢 نسخه فابریک (اصلی) |
🟡 نسخه شرکتی (OEM) |
🔴 نسخه متفرقه (فیک) |
| نوع رلههای قدرت |
Omron ژاپن / Finder ایتالیا |
برندهای معتبر چینی |
بدون مارک و ضایعاتی |
| پوشش ضد رطوبت |
دارد (رزین نانو ضخیم) |
دارد (اسپری محافظ سبک) |
فاقد هرگونه پوشش ❌ |
| تحمل حرارتی قطعات |
تا ۱۰۵ درجه سانتیگراد |
تا ۸۵ درجه سانتیگراد |
کمتر از ۶۵ درجه سانتیگراد |
| ارزش خرید قطعه |
عالی 🟢 |
خوب 🟡 |
بسیار ضعیف 🔴 |
* نتیجه این بخش: خرید نسخه اصلی هزینه تعمیرات مجدد و خسارت به موتور لباسشویی را کاملاً خنثی میکند.
⚠️ کدهای خطا و نشانههای حیاتی خرابی برد لباسشویی سپهر الکتریک شماره 10
تشخیص به موقع اختلال در برد الکترونیکی شماره 10 سپهر الکتریک از آسیب دیدن موتور و سیمکشی اصلی دستگاه جلوگیری میکند. هنگامی که پردازنده مرکزی دچار ضعف عملکرد یا پریدگی برنامه (Firmware Crash) شود، علائم مشخصی در رفتار ماشین لباسشویی ظاهر میگردد که مستقیماً به بخش فرماندهی متصل است.
شایعترین نشانه الکترونیکی، روشن نشدن ناگهانی پنل نمایشگر یا چشمک زدن نامنظم تمامی LEDهای روی داشبورد است. در این حالت، بخش تغذیه سوییچینگ (شامل آیسی تغذیه و خازنهای صافی خط ولتاژ پایین) آسیب دیده و توانایی تأمین ولتاژ ۵ ولتِ بخش پردازنده و ولتاژ ۱۲ ولتِ رلهها را ندارد.
⚠️ هشدار بسیار مهم
یکی از اشتباهات رایج تعمیرکاران کمتجربه، تعویض مستقیم برد الکترونیکی هنگام خطای عدم تخلیه یا عدم آبگیری است. اگر قطعاتی مانند شیر برقی یا پمپ تخلیه سوخته باشند و سیمپیچ آنها اتصال کوتاه شده باشد، به محض نصب برد جدید، رله خروجی و ترایاک مربوطه روی کیت نو مجدداً خواهد سوخت!
🔍 ۵ نشانه اصلی که ثابت میکند برد شماره 10 سوخته است
۱. توقف در اواسط برنامه شستشو: دستگاه آبگیری را انجام میدهد اما دیگ نمیچرخد یا در مرحله خشککن قفل میکند. این ایراد ناشی از سوختن ترایاک فرکانسی یا قطع شدن مدار سیگنال فیدبک تاخو موتور به آیسی اصلی است.
۲. کارکرد مداوم و بدون توقف پمپ تخلیه: به محض زدن دکمه پاور، پمپ تخلیه شروع به کار میکند و اجازه شروع هیچ برنامهای را نمیدهد. این حالت نشاندهنده چسبیدن پلاتین رله پمپ یا شورت شدن ترایاک خروجی آن روی مدار است.
📊 چکلیست عیبیابی سریع رفتاری دستگاه
با بررسی رفتار دستگاه، منشأ خرابی ماژول شماره ۱۰ را پیدا کنید:
- ✅ وضعیت پنل: خاموشی کامل دیسپلی در صورت وجود ولتاژ ۲۲۰ ولت در پریز برق ورودی دستگاه.
- ✅ وضعیت درب: قفل نشدن میکروسوییچ درب (فرمان ندادن رله PTC از روی کیت اصلی).
- ✅ وضعیت دمای آب: المنت بدون توقف داغ میشود یا اصلاً آب را گرم نمیکند (چسبیدن رله ۱۶ آمپری هیتر).
- ✅ وضعیت موتور: چرخش ناگهانی موتور با حداکثر سرعت به محض شروع برنامه و سپس توقف دستگاه.
🌿 درخت تصمیمگیری (Decision Tree) جهت اقدام فنی مناسب
راهنمای گام به گام جهت مشخص کردن نوع آسیب مدار:
آیا دستگاه کاملاً خاموش است؟
├── بله: خروجی فیلتر نویزگیر را چک کنید ⬅️ اگر سالم است ⬅️ بخش تغذیه برد آسیب دیده (تعویض یا تعمیر فوری)
└── خیر (دستگاه ارور میدهد یا فرمان غلط صادر میکند):
├── آیا موتور تکان نمیخورد؟ ⬅️ تست زغال و تاخو ⬅️ اگر سالمند ⬅️ ترایاک موتور روی برد سوخته
└── آیا تخلیه نمیکند؟ ⬅️ تست پمپ با برق مستقیم ⬅️ اگر سالم است ⬅️ رله خروجی برد قطع است
🛠️ فلوچارت متنی فرآیند عیبیابی پلتفرم کنترلر شماره 10
[بروز نوسان برق یا اتصال قطعات] ➔ [سوختن فیوز محافظ] ➔ [افت ولتاژ خروجی رگولاتور] ➔ [هنگ کردن میکروکنترلر] ➔ [توقف کامل ماشین لباسشویی]
🎯 نتیجه این بخش
علائم خرابی برد شماره ۱۰ کاملاً واضح هستند. در صورتی که سیمکشی، پمپ و موتور دستگاه سالم باشند، منشأ تمام اختلالات رفتاری فوق، خرابی لایههای الکترونیکی برد است که خرید یک نسخه فابریک و نو، پایدارترین راهکار حل مشکل است.
📊 بررسی و مقایسه ۵ گرید مختلف برد لباسشویی سپهر الکتریک شماره 10 در بازار
هنگام خرید برد الکترونیکی لباسشویی سپهر الکتریک شماره 10، با گزینهها، اصطلاحات و قیمتهای بسیار متفاوتی در بازار قطعات یدکی مواجه میشوید. شناخت دقیق تفاوت فنی این ۵ مدل (اصلی فابریک، شرکتی OEM، وارداتی، بازسازی شده ایرانی و استوک اورجینال) به شما کمک میکند تا بر اساس بودجه خود، پایدارترین گرید را انتخاب کنید.
بسیاری از بردهای ارزانقیمت موجود در بازار، در واقع بردهای بازسازیشده یا کپیهای درجه سه هستند که چیدمان قطعات (Layout) آنها استانداردهای ایمنی جریان را ندارد. عدم تناسب توان رلهها در نسخههای متفرقه، مستقیماً سیمکشی فابریک ماشین لباسشویی را با ریسک ذوبشدگی سوکتها مواجه میکند.
🏆 بهترین انتخاب فنی و اقتصادی
اگر به دنبال حذف ریسک خرابی مجدد و تضمین عملکرد ایمن موتور لباسشویی هستید، نسخه اصلی فابریک (خط تولید کارخانه) یا در اولویت بعدی نسخه استوک اورجینال (تست شده کارگاهی) بهترین گزینهها هستند. نسخههای استوک اورجینال قطعات فابریکی دارند که طول عمری به مراتب بالاتر از بردهای نو اما فیک چینی دارند.
🔍 تحلیل فنی مشخصات انواع بردهای موجود در بازار قطعات لوازم خانگی
۱. نسخه اصلی فابریک: این ماژول دقیقاً همان قطعهای است که روی دستگاههای نو در خط تولید نصب میشود. تمام تستهای فرکانسی و کیفیت لحیمکاری اتوماتیک (Wave Soldering) را پاس کرده و دارای لایه رزین نانو ضخیم و قطعات درجه یک است.
۲. نسخه شرکتی (OEM): توسط کارخانجات جانبی قطعهسازی تولید میشود. از نظر ابعادی و نرمافزاری کاملاً منطبق است، اما در قطعات ثانویه مانند خازنهای فیلتر، از برندهای درجه دو با تحمل دمای پایینتر استفاده شده است.
۳. نسخههای بازسازیشده (ایرانی/کارگاهی): بردهای سوخته یا آسیبدیدهای هستند که در کارگاههای داخلی قطعات معیوب آنها تعویض شده است. کیفیت این بردها کاملاً به مهارت تعمیرکار و اصالت قطعات جایگزین شده بستگی دارد.
🔄 جدول مقایسه ماتریسی و همهجانبه ۵ مدل برد شماره 10 سپهر الکتریک
مقایسه فاکتورهای کلیدی عملکرد، قیمت و طول عمر گریدهای مختلف ماژول کنترلر جهت انتخاب دقیق:
| نوع نسخه / گرید برد |
⭐ کیفیت قطعات |
💰 شاخص قیمت |
🛡️ وضعیت گارانتی |
⏳ طول عمر تخمینی |
🟢 ارزش خرید کالا |
| اصلی فابریک (اورجینال) |
⭐⭐⭐⭐⭐ |
بالا / تخصصی |
ضمانت کتبی کالا |
۷ تا ۱۰ سال |
عالی 🟢 |
| شرکتی (OEM) |
⭐⭐⭐⭐☆ |
متوسط رو به بالا |
سلامت فیزیکی |
۴ تا ۶ سال |
خوب 🟡 |
| وارداتی تجاری (چینی درجه یک) |
⭐⭐⭐☆☆ |
متوسط اقتصادی |
مهلت تست ۴۸ ساعته |
۳ تا ۵ سال |
متوسط 🟡 |
| استوک اورجینال (رو دستگاهی) |
⭐⭐⭐⭐⭐ |
مناسب و اقتصادی |
تست شده با ضمانت |
۵ تا ۸ سال |
بسیار بالا 🟢 |
| تعمیر یا بازسازی شده (ایرانی) |
⭐⭐☆☆☆ |
ارزانترین گزینه |
فاقد هرگونه گارانتی |
نامشخص (ریسک بالا) |
ضعیف 🔴 |
* توصیه کارشناسی: به دلیل حساسیت آیسی میکرو نسبت به نوسان پمپ و قفل درب، خرید نسخه اصلی یا استوک فابریک مطمئنترین روش احیای دستگاه است.
🔍 راهنمای کارشناسی؛ چگونه برد اصلی سپهر الکتریک شماره 10 را از نسخه فیک تشخیص دهیم؟
به دلیل شباهت ظاهری زیاد در طراحی بردهای الکترونیکی، تشخیص **برد لباسشویی سپهر الکتریک شماره 10 اصلی** از نسخههای کارگاهی، تقلبی یا تعمیر شده برای خریداران عادی و حتی برخی تکنسینهای تازهکار دشوار است. بازار قطعات یدکی لوازم خانگی پر از بردهایی است که با عنوان «نو» و «شرکتی» اما با کیفیت قطعات بسیار پایین به فروش میرسند.
یک برد تقلبی یا بازسازی شده ممکن است در ۲ یا ۳ ماه اول بدون مشکل کار کند، اما به دلیل عدم تحمل جریان (Current Tolerance) در رلهها و کیفیت پایین قلعکاری، با اولین نوسان کوچک ولتاژ یا کارکرد طولانیمدت المنت، لایههای مسی مدار چاپی ذوب شده و قطعه کاملاً از کار میافتد.
⚠️ هشدار قطعهشناسی
بردهای تعمیر شده یا دست دوم بازسازی شده معمولاً با شستشوی شیمیایی شدید (با تینر فوری) کاملاً براق میشوند تا نو به نظر برسند. اصلیترین راه لو رفتن این بردها، بوی سوختگی ضعیف در لایههای زیرین کیت، کدر بودن پایه رلههای تعویضشده و تفاوت رنگ در لحیمکاریهای دستی است.
📋 چکلیست اول: ارزیابی فیزیکی و ظاهری قطعه (هنگام تحویل)
هنگام تحویل کالا، مشخصات فیزیکی مدار را با متدهای زیر تطبیق دهید:
- ✅ بررسی لایه نانو رزین: در نسخه اصلی، لایه محافظ رزین کاملاً یکدست، شفاف و بدون حباب است و تمام پایههای المانهای SMD را پوشانده است.
- ✅ کیفیت و رنگ برد (PCB): برد فابریک دارای فیبر استخوانی متراکم با چاپ سبز یا آبی تیره و باکیفیت است؛ نسخههای فیک معمولاً رنگ پریدگی دارند.
- ✅ کدهای هک شده کارخانه: شماره سریال قطعه، کد شماره ۱۰ و لوگوی کارخانهای باید به صورت لیزری یا چاپ سیلک بسیار تمیز روی فیبر حک شده باشند، نه با برچسبهای کاغذی سست.
- ✅ وضعیت پایهها و سوکتها: پینهای سوکتهای ماتریکسی باید کاملاً صاف، بدون اکسیداسیون (زنگزدگی) و دارای آبکاری نقرهای یا قلع یکنواخت باشند.
📋 چکلیست دوم: بررسی قطعات الکترونیکی روی کیت شماره 10
کنترل کیفیت المانهای سختافزاری برد پیش از نصب روی لباسشویی:
- 🔍 برند رلهها: رلههای اصلی از مارکهای معتبری مانند سونگلو (Songle)، امرن (Omron) یا فایندر (Finder) هستند. بردهای فیک رلههای فاقد برند دارند.
- 🔍 صاف بودن بالای خازنها: سر تمامی خازنهای الکترولیتی باید کاملاً تخت باشد. هرگونه برآمدگی، فرو رفتگی یا کج بودن خازن نشاندهنده قطعه کارکرده یا فیک است.
- 🔍 هیتسینک ترایاک: ضخامت آلومینیوم خنککننده ترایاک موتور باید استاندارد باشد. در بردهای فیک از ورقهای آلومینیومی بسیار نازک استفاده میشود.
📊 جدول تفاوتهای بنیادین برد فابریک با نسخههای کپی و بازسازی شده
مقایسه ساختاری و فنی سه نسخه موجود در بازار بر اساس تستهای آزمایشگاهی:
| شاخص فنی |
👑 نسخه فابریک اصلی |
⚙️ نسخه کپی (درجه دو) |
🛠️ نسخه تعمیر شده (دست دوم) |
| نوع لحیمکاری |
قلعکاری رباتیک قلعموج (یکدست) |
رباتیک بیکیفیت با قلع ناخالص |
دارای اثر هویه و سیملحیم دستی |
| آیسی میکرو (CPU) |
اورجینال کمپانی ST یا ATMEL |
آیسیهای کپی یا بدون برند چینی |
آیسی اصلی اما کارکرده (ریسک بالا) |
| مقاومت در برابر رطوبت |
۱۰۰٪ (عایق رزینی کامل) |
ضعیف (فاقد لایه محافظ استاندارد) |
بسیار کم (رزین در بخش تعمیر کنده شده) |
🛡️ ضمانت اصالت فیزیکی و قطعات نو
انبار مرکزی ما متعهد میگردد که برد شماره ۱۰ سپهر الکتریک ارائه شده، کاملاً آکبند، فاقد هرگونه اثر تعمیر، هویه یا تعویض خازن بوده و با ضمانت کتبی اصالتِ ساخت به دست شما برسد.
💰 چه عواملی بر قیمت نهایی خرید برد لباسشویی سپهر الکتریک شماره 10 تاثیرگذار است؟
قیمت برد الکترونیکی لباسشویی سپهر الکتریک شماره 10 در بازار قطعات یدکی لوازم خانگی نرخ ثابتی ندارد. این نوسان قیمت به دلیل وجود فاکتورهای فنی، تجاری و ساختاری مختلفی است که در لایههای تولید و توزیع این ماژول حساس وجود دارد. شناخت این عوامل به شما کمک میکند تا بهای پرداختی را بر اساس کیفیت واقعی قطعه بسنجید.
بسیاری از کاربران هنگام مواجهه با اختلاف قیمتهای فاحش میان فروشگاههای مختلف دچار سردرگمی میشوند. حقیقت این است که کیفیت متریال الکترونیکی مصرفشده، اورجینال بودن آیسی پروگرام شده کارخانه و همچنین نوع خدمات پس از فروش و اصالت کالا، بیشترین سهم را در تعیین بهای تمامشده این برد کنترلر دارند.
💰 عوامل کلیدی و مؤثر بر بهای تمامشده کالا
نوسانات ارزی روی قیمت آیسیهای پایه (مانند پلتفرم میکروکنترلرهای ST یا Atmel) و رلههای توانبالای وارداتی مستقیماً تاثیرگذار است. همچنین، خرید بردهایی که تست نهایی فرکانسی و کنترل کیفیت آزمایشگاهی (QC Pass) را پشت سر گذاشتهاند، به دلیل کاهش ریسک خرابی مجدد، بهای بالاتری نسبت به کارهای بدون گارانتی دارند.
📈 تحلیل متغیرهای تجاری و فنی در بازار قطعات یدکی
۱. اصالت نرمافزار و آیسی فلاش: کدهای نرمافزاری پروگرام شده روی نسخههای اصلی فابریک کاملاً پایدار بوده و بدون باگ حرکتی کار میکنند. در بردهای متفرقه، نرمافزار کپیشده ناپایدار روی آیسیهای ارزانقیمت لود میشود که هزینه تولید را به شدت کاهش میدهد اما استهلاک شدیدی ایجاد میکند.
۲. مدت زمان ضمانت و خدمات پس از فروش: ارائه ضمانتنامه کتبی معتبر برای قطعات الکترونیکی نشاندهنده اطمینان فروشنده از کیفیت کیت است. قطعات فاقد گارانتی که با عنوان «جنس برقی مرجوعی ندارد» فروخته میشوند، قیمت پایینتری دارند اما ریسک مالی آنها تماماً بر عهده خریدار است.
📊 جدول اول: مقایسه فاکتورهای تجاری مؤثر بر بهای خرید
تاثیر مشخصات فنی ثانویه و خدمات بر ساختار قیمتگذاری برد الکترونیکی شماره ۱۰:
| فاکتور مؤثر بر قیمت |
تأثیر بر بهای نهایی کالا |
دلیل فنی / تجاری |
| تست آزمایشگاهی زیر بار (Load Test) |
افزایش ۱۰ الی ۱۵ درصدی |
تضمین عدم سوختن ترایاک موتور در دور خشککن بالا |
| نوع گارانتی و مهلت تست |
افزایش ۱۵ الی ۲۰ درصدی |
پشتیبانی فنی و تعویض قطعه در صورت بروز خطای کارخانهای |
| گرید خازنها (تحمل دمایی ۱۰۵°C) |
افزایش ۵ الی ۱۰ درصدی |
جلوگیری از تغییر ظرفیت خازنی و ریست شدن برد در آب گرم |
📊 جدول دوم: ساختار ارزش خرید کالا بر اساس بودجه خریدار
ارزیابی اقتصادی مدلهای مختلف موجود در بازار لوازم خانگی جهت برآورد هزینه:
| گرید ماژول کنترلر |
بازه قیمتی نسبی در بازار |
شاخص ارزش خرید (توجیه اقتصادی) |
| 👑 اصلی فابریک آکبند |
بالاترین نرخ بازار |
🟢 بسیار عالی (بدون ریسک خرابی موتور) |
| 📦 استوک اورجینال (رو دستگاهی) |
مقرونبهصرفه و مناسب |
🟢 عالی (قطعات فابریک کارخانهای با بهای کمتر) |
| ⚙️ شرکتی متفرقه (کپی) |
ارزان و اقتصادی |
🟡 متوسط (مناسب برای بودجههای محدود) |
🛡️ استعلام آنلاین موجودی و قیمت روز قطعات
با توجه به تغییرات هفتگی و نوسانات تأمین قطعات الکترونیکی، توصیه میشود قبل از ثبت سفارش نهایی، از طریق کانالهای ارتباطی انبار مرکزی نسبت به استعلام موجودی دقیق و قیمت کف بازار اقدام فرمایید.
🎯 راهنمای استراتژیک خرید؛ بهترین انتخاب برای شما کدام است؟
خرید برد لباسشویی سپهر الکتریک شماره 10 نیازمند نگاهی متناسب با موقعیت و هدف خریدار است. یک مصرفکننده خانگی که به دنبال طول عمر بالای دستگاه است، اولویتهای کاملاً متفاوتی نسبت به یک تکنسین تعمیرات دارد که سرعت تحویل کالا و حاشیه سود برای او کلیدی است.
در این بخش، ماتریس تصمیمگیری خرید را برای ۴ گروه از متقاضیان اصلی این قطعه (مصرفکنندگان نهایی، تعمیرکاران سیار، فروشگاههای قطعات لوازم خانگی و نمایندگیهای مجاز) تفکیک کردهایم تا هر کاربر بر اساس نیاز واقعی و بهینه کردن هزینهها اقدام به خرید کند.
🧠 رویکرد هوشمندانه در تامین قطعه
تعادل بین قیمت و کیفیت، برنده نهایی بازار قطعات است. خرید ارزانترین قطعه ممکن معمولاً منجر به پرداخت هزینههای مضاعف برای ایابذهاب تکنسین و خرابیهای زنجیرهای در سیستم سیمکشی و قفل درب (میکروسوئیچ) لباسشویی میشود.
👤 ۱. راهنمای خرید ویژه مصرفکنندگان نهایی (مشتریان خانگی)
اگر لباسشویی منزل شما خراب شده و به دنبال قطعه جایگزین هستید، توصیه ساختاری ما به شرح زیر است:
- ⭐ انتخاب طلایی: تهیه نسخه اصلی فابریک آکبند همراه با مهلت تست یا نسخه استوک اورجینال بازنشده.
- 💡 دلیل فنی: استفاده از کپیهای ارزانقیمت در خانه به دلیل استفاده مکرر، خیلی زود خازنهای تغذیه را دفرمه کرده و هزینه تعمیر مجدد را روی دوش شما میگذارد.
- 🛠️ نکته کلیدی: حتماً پیش از اتصال برد جدید، از تکنسین خود بخواهید شیر برقی و پمپ تخلیه را تست آمپراژ کند تا برد نو بلافاصله نسوزد.
🔧 ۲. راهنمای خرید ویژه تکنسینها و تعمیرکاران لوازم خانگی
برای اساتید تعمیرات که اعتبار کاری و رضایت مشتری اولویت آنهاست:
- 🛠️ انتخاب طلایی: خرید عمده یا خرد بردهای شرکتی باکیفیت بالا (دارای گارانتی تعویض تعاملی).
- 💡 دلیل فنی: داشتن گارانتی تعویض به شما این امکان را میدهد که با خیالی آسوده قطعه را روی دستگاه مشتری نصب کنید و در صورت بروز هرگونه ناسازگاری نرمافزاری اولیه، بدون ضرر مالی آن را تعویض کنید.
🏪 ۳. راهنمای ویژه مغازهداران و بنکداران قطعات یدکی
برای فروشگاههای فیزیکی و آنلاین که به دنبال جور بودن جنس و حاشیه سود پایدار هستند:
- 📦 انتخاب طلایی: حفظ سبد محصولی ترکیبی (۷۰٪ بردهای شرکتی استاندارد نو + ۳۰٪ بردهای اصلی فابریک برای مشتریان خاص پسند).
- 💡 دلیل تجاری: تنوع گرید در مغازه باعث میشود هیچ مشتری را دست خالی رد نکنید و برای هر سطح بودجهای، پاسخ مناسب داشته باشید.
📊 جدول ماتریس انتخاب قطعه بر اساس اولویتهای کاربر
این جدول به شما نشان میدهد کدام گرید محصول برای موقعیت شما بالاترین راندمان را دارد:
| گروه خریداران |
🥇 انتخاب اول (پیشنهادی) |
🥈 انتخاب دوم (جایگزین) |
❌ پیشنهاد نمیشود |
| مصرفکننده خانگی |
اصلی فابریک نو |
استوک اورجینال سلامت |
برد تعمیر شده دست دوم |
| تعمیرکاران و تکنسینها |
شرکتی با گارانتی تعویض |
استوک رو دستگاهی |
بردهای فیک بدون ضمانت تست |
| فروشگاههای قطعات یدکی |
خرید عمده گرید شرکتی نو |
اصلی فابریک باکسدار |
بارهای بدون پکینگ و تست QC |
🛒 سفارشگذاری شخصیسازی شده
انبار مرکزی ما آمادگی دارد بر اساس تیراژ درخواستی و نوع کاربری شما، فاکتورهای تخصصی با قیمتهای رقابتی و ترجیحی صادر نماید. برای دریافت لیست قیمت همکار یا مشاوره خرید خانگی، با دپارتمان فروش ما در ارتباط باشید.
🏁 جمعبندی و نقشه راه خرید برد لباسشویی سپهر الکتریک شماره 10
به پایان راهنمای جامع مدیریت و خرید برد الکترونیکی ماشین لباسشویی سپهر الکتریک شماره 10 رسیدیم. این ماژول سختافزاری، مغز متفکر دستگاه شماست و همانطور که در بخشهای پیشین بررسی شد، انتخاب یک نسخه باکیفیت و اورجینال در کنار رعایت اصول نگهداری، میتواند سالها عملکرد بینقص ماشین لباسشویی شما را تضمین کند.
💡 ۳ نکته حیاتی برای افزایش عمر برد نو (پیشگیری از سوختن مجدد)
۱. استفاده الزامی از محافظ برق: نوسانات شدید ولتاژ شهری دشمن اصلی آیسی تغذیه برد است.
۲. عدم روشن کردن متوالی: بین هر دو سیکل شستشو، حداقل ۲ ساعت به دستگاه استراحت دهید تا گرمای ترایاک و هیتسینک کاملاً دفع شود.
۳. جلوگیری از نشت آب: هرگونه نشتی از جاپودری یا لاستیک دور درب میتواند به سوکتهای پایین نفوذ کرده و سبب اتصالی و سوختن میکروکنترلر شود.
📦 مراحل ثبت سفارش و ارسال سریع قطعه از انبار مرکزی
برای راحتی شما خریداران گرامی، فرآیند تامین و تحویل قطعه در سریعترین زمان ممکن به صورت زیر بهینهسازی شده است:
- 🔹 گام اول (استعلام و مشاوره): روی بنر زیر کلیک کرده یا با شماره تلفن انبار تماس بگیرید تا گرید مورد نظر خود (اصلی فابریک یا شرکتی) را اعلام کنید.
- 🔹 گام دوم (تست قبل از ارسال): قطعه انتخابی شما پیش از بستهبندی، توسط کارشناسان فنی انبار زیر بار الکتریکی تست سلامت نهایی (QC Passed) میشود.
- 🔹 گام سوم (ارسال فوری): سفارشات تهران و حومه در کمتر از ۲ ساعت از طریق پیک، و سفارشات سایر استانها در کوتاهترین زمان ممکن از طریق پست پیشتاز یا تیپاکس با بستهبندی ضدضربه ارسال میگردد.
🛡️ خریدی امن و با اصالت
هدف ما تنها فروش قطعه نیست؛ بلکه ارائه راهکاری پایدار برای بازگرداندن ماشین لباسشویی شما به چرخه کارکرد استاندارد است. با تامین قطعه از منبع معتبر، از هزینههای تکراری تعمیرات بینیاز شوید.
🛠️ راهنمای اورژانسی؛ رمزگشایی از خطاها و رفتارهای غیرعادی برد شماره 10
گاهی اوقات ماشین لباسشویی سپهر الکتریک وسط برنامه شستشو متوقف میشود، چشمک میزند یا ارور خاصی را روی پنل نمایش میدهد. در بسیاری از موارد، تکنسینهای کمتجربه بلافاصله حکم به سوختن کامل برد الکترونیکی شماره 10 میدهند؛ در حالی که مدار کنترلر سالم است و فقط به دلیل دریافت سیگنال خطا از قطعات محیطی، فرمان توقف صادر کرده است.
تفکیک خطای سختافزاری خودِ برد از خطای قطعات متصل به آن (مانند هیدروستات، ترمیستور یا قفل درب) کلید صرفهجویی در هزینههای تعمیرات است. در این بخش، نشانههای مستقیم خرابی مدار و نحوه رفتار آن در مواجهه با قطعات معیوب را بررسی میکنیم.
🚨 نشانه حتمی خرابی آیسی میکروکنترلر چیست؟
اگر به محض زدن دوشاخه به برق، صفحه نمایش کلا روشن نمیشود (با وجود برقرار بودن ولتاژ ۲۲۰ ولت روی خازنهای ورودی تغذیه) یا دستگاه روی یک برنامه قفل کرده و با هیچ دکمهای ریست نمیشود، آیسی اصلی یا کریستال ساعت برد آسیب دیده است. در این حالت، مدار باید تعویض یا به صورت تخصصی پروگرام مجدد شود.
⚠️ ۳ رفتار غیرعادی لباسشویی که مستقیماً به رلهها و ترایاک برد مربوط است
- 🔄 ۱. یکسره کار کردن پمپ تخلیه یا شیر برقی: اگر به محض روشن کردن دستگاه، پمپ تخلیه بدون توقف کار میکند (حتی وقتی آب داخل دیگ نیست)، ترایاک مربوط به پمپ روی برد اتصالی کرده و چسبیده است.
- 🔥 ۲. جوش آمدن آب یا گرم نشدن آن: رله المنت مسئول قطع و وصل جریان هیتر است. اگر آب بیش از حد داغ میشود یا اصلاً گرم نمیشود (با وجود سالم بودن المنت)، رله شیشهای روی کیت شماره ۱۰ آسیب دیده است.
- 🌀 ۳. چرخش ناگهانی و انفجاری موتور: اگر موتور در ابتدای کار به جای چرخیدن آرام، ناگهان با سرعت خیلی بالا (مثل دور خشککن) استارت میزند و بعد متوقف میشود، مدار فیدبک تاکو یا ترایاک موتور روی برد دچار اتصال کوتاه شده است.
📊 جدول راهنمای تفکیک خطای محیطی از خطای سختافزاری برد
پاسخ سیستم هوشمند برد شماره ۱۰ به خرابی قطعات مکانیکی و الکترومکانیکی:
| وضعیت / کد خطا |
علت اولیه مکانیکی (خارج از برد) |
بررسی متناظر روی برد الکترونیکی |
| عدم ورود به مرحله چرخش (شروع نشدن کار) |
خرابی میکروسوئیچ قفل درب یا زبانه درب |
تست ولتاژ خروجی فرمان رله درب (خط پایانه PTC) |
| ارور آبگیری مداوم یا عدم تخلیه |
گرفتگی شلنگ هیدروستات یا سوختن پمپ |
بررسی فرکانس ورودی آیسی از سنسور فشار (هیدروستات) |
| چشمک زدن همزمان چراغهای پنل |
افت شدید ولتاژ شبکه برق خانگی |
تست خازنهای صافی اسامدی (SMD) بخش تغذیه سوئیچینگ |
🩺 مشاوره تخصصی پیش از خرید قطعه
اگر در تشخیص دقیق علت خرابی دستگاه خود مردد هستید، نیاز به خرید عجولانه نیست. شما میتوانید نوع رفتار یا کد خطای لباسشویی خود را با کارشناسان فنی انبار مرکزی در میان بگذارید تا از سالم یا معیوب بودن برد شماره ۱۰ خود مطمئن شوید.
🔌 فرآیند تست روی میز (Bench Test) و آنالیز مدار سیمکشی برد شماره 10
برای تکنسینهای الکترونیک و تعمیرکاران حرفهای، نصب مستقیم برد روی ماشین لباسشویی بدون تست اولیه کارگاهی یک ریسک بزرگ محسوب میشود. تست شبیهسازیشده یا تست روی میز (Bench Test) به شما این امکان را میدهد که بدون نیاز به حضور در کنار بدنه لباسشویی، ولتاژهای حیاتی مدار را اندازهگیری کرده و از سلامت خروجیهای برد لباسشویی سپهر الکتریک شماره 10 اطمینان حاصل کنید.
برای این کار، شناخت دقیق آرایش پایهها (Pinout) و نحوه توزیع جریان در سوکتهای ماتریکسی برد الزامی است. اتصال اشتباه ولتاژ ورودی به مسیر سنسورها یا میکروسوئیچ درب، میتواند به قیمت سوختن آنی مغز پردازشگر مدار (تخریب خط ۵ ولت آیسی میکرو) تمام شود.
🛠️ پروتکل راهاندازی ایمن کارگاهی
هنگام تست کارگاهی، همیشه ولتاژ ۲۲۰ ولت ورودی را از طریق یک لامپ تست (لامپ سری ۱۰۰ وات رشتهای) به ترمینالهای تغذیه متصل کنید. در صورت وجود اتصال کوتاه در بخش سوئیچینگ یا ترایاکهای برد، لامپ سری به طور کامل روشن شده و از انفجار قطعات و آسیب به ترانس تغذیه جلوگیری میکند.
🗺️ نقشه و ساختار توزیع اتصالات در بلوکهای سوکت کیت شماره 10
سیمکشی ورودی و خروجی برد شماره ۱۰ سپهر الکتریک عموماً به سه بلوک اصلی تقسیم میشود که بررسی ولتاژ آنها به شرح زیر است:
- 🔌 بلوک تغذیه اصلی (Power Block): شامل ترمینالهای ورود فاز و نول اصلی شبکه (220V AC). پس از ورود به مدار، این ولتاژ توسط پل دیود و آیسی تغذیه (معمولاً سری LNK یا TNY) به ولتاژهای ۱۲ ولت مستقیم (برای تحریک رلهها) و ۵ ولت مستقیم (برای تغذیه پردازنده) تبدیل میشود.
- ⚙️ بلوک خروجیهای توان بالا (Actuators Block): پایههای متصل به رله المنت (هیتر)، ترایاک موتور (کنترل جهت و دور موتور)، شیر برقیهای ورود آب و پمپ تخلیه. ولتاژ این پایهها در زمان فعال شدن برنامه باید ۲۲۰ ولت متناوب باشد.
- 📡 بلوک سنسورها و فرمان (Signal Block): مسیرهای کمولتاژ (5V DC) متصل به هیدروستات (سنسور سطح آب)، ترمیستور (NTC یا سنسور دما) و میکروسوئیچ قفل فرمان درب.
📊 جدول تست ولتاژگیری کارگاهی در نقاط کلیدی (Test Points)
راهنمای عیبیابی ولتاژی روی برد با استفاده از مولتیمتر دیجیتال در وضعیت روشن:
| نقطه تست روی برد (TP) |
ولتاژ استاندارد مورد انتظار |
تحلیل در صورت عدم تطابق ولتاژ |
| پایههای خازن الکترولیتی بزرگ تغذیه |
12V DC الی 15V DC |
خرابی آیسی سوئیچینگ یا سوختن مقاومت فیوزی ورودی |
| خروجی رگولاتور ولتاژ (پایه آیسی میکرو) |
5V DC (کاملاً تثبیت شده) |
اتصال کوتاه در مدارهای جانبی یا سوختن خودِ میکروکنترلر |
| پایههای بوبین رله موتور / المنت |
12V DC (هنگام صدور فرمان شستشو) |
سوختن ترانزیستورهای درایور رله (آیسی ULN2003) |
👨🔧 خط پشتیبانی و دپارتمان تعمیرات تخصصی
تکنسینها و همکاران گرامی سراسر کشور میتوانند در صورت مواجهه با موارد پیچیده در فرآیند ولتاژگیری یا نیاز به کدهای پروگرامر اختصاصی برد شماره ۱۰ سپهر الکتریک، با کارشناسان فنی انبار مرکزی ارتباط برقرار نمایند.
🛡️ استانداردهای نصب و عایقکاری؛ چگونه از آسیب مجدد به برد شماره 10 جلوگیری کنیم؟
پس از خرید یا تعمیر موفق، مرحله نصب برد لباسشویی سپهر الکتریک شماره 10 روی بدنه دستگاه، تعیینکننده طول عمر واقعی قطعه است. آمارها نشان میدهند که بیش از ۴۰٪ از خرابیهای مجدد بردهای نو در ماه اول، ناشی از عدم رعایت استانداردهای محیطی، عایقکاری ناقص و نفوذ بخار آب یا رطوبت شدید داخل کابین لباسشویی است.
محیط داخلی ماشین لباسشویی به دلیل فرآیند تخلیه و آبگیری مداوم، مستعد لرزشهای شدید و رطوبت اشباعشده است. اگر برد الکترونیکی به درستی در محفظه پلاستیکی (باکس قاب) خود مهار نشود و لایههای عایق حفاظتی آن بازسازی نشوند، کوچکترین نشت آب از مخزن جاپودری میتواند فاجعهای جدید و اتصالی سنگین در خط ولتاژ بالا ایجاد کند.
⚠️ پروتکل بازسازی لایه محافظ رزین (Resin Coating)
اگر روی برد اقدام به تعویض رله یا خازن کردهاید، لایه رزین محافظ آن بخش از بین رفته است. حتماً پس از اتمام لحیمکاری و شستشوی کامل مدار با الکل ایزوپروپیل، از اسپری عایقبندی پلاستیک ۷۰ یا رزینهای تکجزئی مخصوص الکترونیک استفاده کنید تا پایههای لخت قطعات در برابر فرسایش، اکسیداسیون و رطوبت محیطی ۱۰۰٪ ایزوله شوند.
📝 چکلیست طلایی گامبهگام نصب فیزیکی و ایمن برد روی دستگاه
هنگام بستن مدار روی ماشین لباسشویی، رعایت دقیق گامهای زیر برای تضمین سلامت قطعه الزامی است:
- 🔒 ۱. دیسکنکت کامل و تخلیه بار: پیش از اتصال سوکتها، مطمئن شوید دوشاخه اصلی دستگاه در برق نیست و خازنهای لباسشویی کاملاً دشارژ شدهاند.
- دسته کلید سیمکشی (Wiring Harness) را بررسی کنید. هرگونه پوسیدگی، سفت شدن سیمها بر اثر گرما یا شل بودن فیشها باید اصلاح شود. سوکتهای شل پدیده جرقه زدن (Arcing) و ذوب شدن پایه برد را به همراه دارند.
- 📦 ۳. جاگذاری دقیق در قاب عایق: کیت شماره ۱۰ باید کاملاً در لبههای پلاستیکی محفظه خود فیکس شود. تکان خوردن برد در اثر لرزشهای دور خشککن، به مرور زمان باعث ترک خوردن پایههای قلع قطعات سنگین مثل ترانس میشود.
- 💦 ۴. سد رطوبتی نوار جاپودری: لاستیکها و اتصالات شلنگهای بالای برد (به خصوص مسیر جاپودری) را چک کنید تا مطمئن شوید هیچ قطره آبی روی محفظه کنترلر نشت نخواهد کرد.
📊 جدول استانداردهای گشتاور و موقعیت سنجی قطعات متصل
تاثیر وضعیت قطعات جانبی بر حفظ سلامت و پایداری ولتاژ برد الکترونیکی شماره ۱۰:
| بخش متصل به برد |
استاندارد ایمنی نصب |
ریسک عدم رعایت استاندارد |
| اتصال سیم ارت (Earth) |
اتصال ۱۰۰٪ به بدنه گالوانیزه لباسشویی |
انتقال الکتریسیته ساکن به آیسی میکرو و سوختن ناگهانی آن |
| سوکت ماتریکسی موتور |
قفل شدن کامل ضامن پلاستیکی سوکت |
ایجاد آرک الکتریکی، نوسان شدید جریان و سوختن ترایاک موتور |
| فیشهای متصل به المنت (هیتر) |
استفاده از سرسیمهای برنجی ضخیم و عایقدار |
داغ شدن شدید سیم به دلیل جریان بالا (10A) و آسیب به رله برد |
✅ مرحله پایانی؛ تست اولین چرخه شستشو
پس از اتمام کامل مراحل نصب، اولین سیکل شستشو را روی برنامه آبکشی کوتاه یا تخلیه بدون بار (بدون لباس) قرار دهید. در طول کارکرد دستگاه، رفتار رلهها و عدم وجود صدای غیرعادی یا بوی گرمای قطعات را بررسی کنید تا از صحت کامل نصب مطمئن شوید.
🛡️ استانداردهای نصب و عایقکاری؛ چگونه از آسیب مجدد به برد شماره 10 جلوگیری کنیم؟
پس از خرید یا تعمیر موفق، مرحله نصب برد لباسشویی سپهر الکتریک شماره 10 روی بدنه دستگاه، تعیینکننده طول عمر واقعی قطعه است. آمارها نشان میدهند که بیش از ۴۰٪ از خرابیهای مجدد بردهای نو در ماه اول، ناشی از عدم رعایت استانداردهای محیطی، عایقکاری ناقص و نفوذ بخار آب یا رطوبت شدید داخل کابین لباسشویی است.
محیط داخلی ماشین لباسشویی به دلیل فرآیند تخلیه و آبگیری مداوم، مستعد لرزشهای شدید و رطوبت اشباعشده است. اگر برد الکترونیکی به درستی در محفظه پلاستیکی (باکس قاب) خود مهار نشود و لایههای عایق حفاظتی آن بازسازی نشوند، کوچکترین نشت آب از مخزن جاپودری میتواند فاجعهای جدید و اتصالی سنگین در خط ولتاژ بالا ایجاد کند.
⚠️ پروتکل بازسازی لایه محافظ رزین (Resin Coating)
اگر روی برد اقدام به تعویض رله یا خازن کردهاید، لایه رزین محافظ آن بخش از بین رفته است. حتماً پس از اتمام لحیمکاری و شستشوی کامل مدار با الکل ایزوپروپیل، از اسپری عایقبندی پلاستیک ۷۰ یا رزینهای تکجزئی مخصوص الکترونیک استفاده کنید تا پایههای لخت قطعات در برابر فرسایش، اکسیداسیون و رطوبت محیطی ۱۰۰٪ ایزوله شوند.
📝 چکلیست طلایی گامبهگام نصب فیزیکی و ایمن برد روی دستگاه
هنگام بستن مدار روی ماشین لباسشویی، رعایت دقیق گامهای زیر برای تضمین سلامت قطعه الزامی است:
- 🔒 ۱. دیسکنکت کامل و تخلیه بار: پیش از اتصال سوکتها، مطمئن شوید دوشاخه اصلی دستگاه در برق نیست و خازنهای لباسشویی کاملاً دشارژ شدهاند.
- دسته کلید سیمکشی (Wiring Harness) را بررسی کنید. هرگونه پوسیدگی، سفت شدن سیمها بر اثر گرما یا شل بودن فیشها باید اصلاح شود. سوکتهای شل پدیده جرقه زدن (Arcing) و ذوب شدن پایه برد را به همراه دارند.
- 📦 ۳. جاگذاری دقیق در قاب عایق: کیت شماره ۱۰ باید کاملاً در لبههای پلاستیکی محفظه خود فیکس شود. تکان خوردن برد در اثر لرزشهای دور خشککن، به مرور زمان باعث ترک خوردن پایههای قلع قطعات سنگین مثل ترانس میشود.
- 💦 ۴. سد رطوبتی نوار جاپودری: لاستیکها و اتصالات شلنگهای بالای برد (به خصوص مسیر جاپودری) را چک کنید تا مطمئن شوید هیچ قطره آبی روی محفظه کنترلر نشت نخواهد کرد.
📊 جدول استانداردهای گشتاور و موقعیت سنجی قطعات متصل
تاثیر وضعیت قطعات جانبی بر حفظ سلامت و پایداری ولتاژ برد الکترونیکی شماره ۱۰:
| بخش متصل به برد |
استاندارد ایمنی نصب |
ریسک عدم رعایت استاندارد |
| اتصال سیم ارت (Earth) |
اتصال ۱۰۰٪ به بدنه گالوانیزه لباسشویی |
انتقال الکتریسیته ساکن به آیسی میکرو و سوختن ناگهانی آن |
| سوکت ماتریکسی موتور |
قفل شدن کامل ضامن پلاستیکی سوکت |
ایجاد آرک الکتریکی، نوسان شدید جریان و سوختن ترایاک موتور |
| فیشهای متصل به المنت (هیتر) |
استفاده از سرسیمهای برنجی ضخیم و عایقدار |
داغ شدن شدید سیم به دلیل جریان بالا (10A) و آسیب به رله برد |
✅ مرحله پایانی؛ تست اولین چرخه شستشو
پس از اتمام کامل مراحل نصب، اولین سیکل شستشو را روی برنامه آبکشی کوتاه یا تخلیه بدون بار (بدون لباس) قرار دهید. در طول کارکرد دستگاه، رفتار رلهها و عدم وجود صدای غیرعادی یا بوی گرمای قطعات را بررسی کنید تا از صحت کامل نصب مطمئن شوید.
📊 آنالیز آزمایشگاهی؛ مقایسه دقیق متریال و تلرانس بردهای گرید A، B و تعمیراتی
برای درک عمیق علت تفاوت عملکرد و طول عمر انواع بردهای موجود در بازار، باید به بررسی گرید متریال الکترونیکی و تلرانس (Tolerance) قطعات روی کیت بپردازیم. درصد خطای مجاز المانهای پسیو مانند مقاومتها و خازنها، مستقیماً پایداری برد لباسشویی سپهر الکتریک شماره 10 را در شرایط سخت کاری (مانند افت ولتاژ یا افزایش دمای محیطی کابین) تعیین میکند.
در بردهای اورجینال فابریک، مهندسان طراح از قطعاتی با گرید صنعتی (Industrial Grade) و تلرانس بسیار پایین استفاده میکنند. این در حالی است که در بردهای کپی یا کارگاهی متفرقه، جهت کاهش شدید هزینههای تولید، قطعات گرید تجاری معمولی (Commercial Grade) با لایه مسی بسیار نازک فیبر مدار چاپی به کار گرفته میشود که همین مسئله ریسک آسیبدیدگی دستگاه را به شدت بالا میبرد.
🔬 چرا ضخامت لایه مس PCB اهمیت دارد؟
در لایههای فیبر استخوانی فابریک، ضخامت مس استاندارد (معمولاً 35 میکرون) رعایت میشود. این ضخامت به مدار اجازه میدهد جریانهای بالای رله المنت و ترایاک موتور را بدون گرم شدن بیش از حد ترکهای مسی عبور دهد. در بردهای کپی، ضخامت مس کمتر از 18 میکرون است که در طولانیمدت مثل یک فیوز عمل کرده و در اثر حرارت قطع میشود.
📊 جدول جامع مقایسه مشخصات قطعات سختافزاری بر اساس گرید بندی بازار
مقایسه فنی ریزفاکتورهای ساختاری سه گرید پرفروش برد شماره ۱۰ سپهر الکتریک:
| پارامتر سختافزاری |
🥇 گرید A (اورجینال فابریک) |
🥈 گرید B (شرکتی استاندارد) |
🛠️ گرید C (کپی / تعمیراتی) |
| تلرانس خازنهای صافی |
کمتر از ۵ درصد (بسیار دقیق) |
بین ۵ تا ۱۰ درصد |
بالای ۲۰ درصد (عدم ثبات فرکانس) |
| تحمل دمایی خازنها |
۱۰۵ درجه سانتیگراد صنعتی |
۱۰۵ درجه سانتیگراد معمولی |
۸۵ درجه سانتیگراد (ریسک تغییر ظرفیت) |
| جنس فیبر مدار (PCB) |
FR-4 نسوز دو رو متراکم |
FR-4 استاندارد تک رو |
فیبر استخوانی معمولی یا بازیافتی |
| نوع قلع مصرفی پینها |
قلع بدون سرب (Lead-Free) گرید آلیاژی |
قلع استاندارد ۶۳/۳۷ درصد |
قلع ناخالص (مستعد پدیده لحیمسردی) |
| جریان مجدد رله موتور |
16 آمپر واقعی (کانتکت نقره) |
12 آمپر استاندارد بازار |
7 الی 10 آمپر (احتمال خال زدن رله) |
💡 نتیجهگیری فنی بر اساس آنالیز قطعات
همانطور که ارقام جدول نشان میدهند، خرید بردهای گرید C یا نسخههای بازسازی شده ارزان قیمت شاید در ابتدا اقتصادی به نظر برسد، اما به دلیل تلرانس بالا و کیفیت پایین قطعات، نوسانات جزیی جریان موتور میتواند آیسی گرانقیمت کیت را بسوزاند و عملا سرمایه شما را هدر دهد. خرید گرید A و B پایداری کارکرد لباسشویی را تضمین میکند.
🔌 پیوست فنی؛ راهنمای تطبیق رنگ سیمکشی و شماره پینهای برد سپهر الکتریک
یکی از بزرگترین چالشهای تعمیرکاران در زمان تعویض یا نصب مجدد برد لباسشویی سپهر الکتریک شماره 10، جابهجا بستن فیشها یا سوکتهای رنگی دسته سیم (Wiring Harness) است. اشتباه در نقشه اتصال، خطای جدی در سیستم پایش فرکانس ایجاد کرده و در مواردی ممکن است فاز ورودی را مستقیماً به گیت ترایاکهای حساس متصل کند.
جهت سهولت در فرآیند راهاندازی و جلوگیری از خطای انسانی، در این بخش جدول اختصاصی تطبیق کدهای فیش، رنگ سیمهای فابریک شرکتی و وظیفه الکترونیکی هر پایه را برای مدل شماره ۱۰ آماده کردهایم تا به عنوان یک مرجع سریع (Quick Reference) روی میز کار شما قرار گیرد.
⚠️ تذکر کارگاهی؛ تغییرات در کالیبراسیون سیمکشی
اگرچه کارخانه سپهر الکتریک در ۹۰٪ مدلهای مجهز به برد شماره ۱۰ از استاندارد رنگی زیر پیروی کرده است، اما در برخی از پارتهای تولیدی محدود، ممکن است رنگ روکش سیمها تغییر یافته باشد. لذا همیشه اولویت اول خود را **کد حک شده روی پلاک پلاستیکی سوکت برد (مانند CN1 تا CN4)** و مسیر مدار چاپی قرار دهید.
📊 جدول پایهها (Pinout Table) و راهنمای اتصال سوکتهای اصلی برد شماره 10
مشخصات و آرایش الکتریکی فیشهای متصل به بخش فرمان و قدرت مدار کنترلر:
| کد سوکت روی برد |
رنگ سیم فابریک (شرکتی) |
نقش قطعه / سیگنال ورودی و خروجی |
نوع جریان و ولتاژ |
| CN1 - پین 1 و 2 |
قهوهای / آبی ضخیم |
ورودی اصلی فاز و نول شبکه از خازن پارازیتگیر |
220V AC متناوب |
| CN2 - پین 1 |
سرخ / قرمز ضخیم |
خروجی قدرت؛ فرمان فعالسازی المنت (هیتر آب) |
220V AC (جریان بالا) |
| CN2 - پین 2 و 3 |
نارنجی / زرد خطدار |
خروجی ترایاکهای چپگرد و راستگرد موتور اصلی |
220V AC (فرکانس متغیر) |
| CN3 - پین 1 تا 3 |
سیمهای نازک سبز / سفید |
مسیر دیتا و فرکانس هیدروستات (سنسور سطح آب) |
5V DC مستقیم |
| CN4 - پین 1 و 2 |
بنفش نازک |
اتصال به سنسور دما (NTC ترمیستور دیگ) |
فرمان آنالوگ (مقاومتی) |
💡 متد تست سریع سیمکشی
پیش از اتصال نهایی سوکت CN3 و CN4 به برد نو، اهممتر را روی پایه سیمها بگذارید. مقدار مقاومت سنسور دما (NTC) در دمای اتاق باید حدود **۴.۸ الی ۱۲ کیلو اهم** باشد. در صورت نشان دادن عدد صفر (اتصال کوتاه) یا بینهایت (قطع بودن سیم)، به هیچ عنوان برد را روشن نکنید، چرا که بلافاصله ارور سنسور روی پنل ظاهر خواهد شد.
⚡ پیوست فنی ۲؛ نقشه ولتاژگیری و تست زنده بلوک تغذیه (SMPS) برد شماره 10
بیش از ۷۰٪ از موارد خاموشی کامل برد لباسشویی سپهر الکتریک شماره 10 مربوط به خرابی بخش تغذیه سوئیچینگ آن است. این بلوک وظیفه تبدیل برق متناوب شهری به ولتاژهای مستقیم و پایدار مورد نیاز آیسی میکرو و رلهها را بر عهده دارد. نوسانات شدید شبکه برق یا جریان کشیدن قطعات جانبی، مستقیماً این ناحیه از مدار را تحت تاثیر قرار میدهد.
جهت عیبیابی اصولی و جلوگیری از تعویض قطعات به صورت آزمون و خطا، تکنسین باید نقاط کلیدی ولتاژگیری (Test Points) را روی برد بشناسد. ولتاژگیری زنده مدار باید با احتیاط کامل و با استفاده از مولتیمتر دیجیتال انجام شود تا از اتصال کوتاه ناخواسته و سوختن میکروکنترلر جلوگیری به عمل آید.
⚠️ هشدار بسیار مهم ایمنی؛ خطر برقگرفتگی شدید!
سمت اولیه (Hot Side) تغذیه سوئیچینگ مستقیم به برق شهر متصل است و خازن صافی اصلی ولتاژی در حدود ۳۱۰ ولت DC را در خود ذخیره میکند. در زمان تست زنده، به هیچ عنوان به پایههای قطعات سمت اولیه دست نزنید و ترجیحاً از ترانس ایزوله برای برقرسانی به برد روی میز کار استفاده کنید.
📊 جدول تست ولتاژ در نقاط کلیدی بلوک تغذیه برد شماره 10
مقادیر استاندارد ولتاژ در نقاط تست (TP) برای تایید سلامت بخش تغذیه:
| نقطه تست (Test Point) |
موقعیت سختافزاری قطعه |
ولتاژ استاندارد (نرمال) |
وضعیت در صورت خرابی بلوک |
| دو سر خازن الکترولیت اصلی |
سمت اولیه مدار (خازن 400V) |
300V الی 315V DC |
صفر ولت (سوختن فیوز/دیود پل) یا کمتر از 260 ولت (ضعف خازن) |
| خروجی دیود شاتکی ثانویه |
بعد از چاپر (سمت ثانویه) |
12V DC (تغذیه رلهها) |
نوسانی بودن ولتاژ (خرابی آیسی تغذیه نظیر LNK/TNY) |
| خروجی رگولاتور ولتاژ |
پایه خروجی رگولاتور 7805 |
5V DC (تغذیه میکرو) |
صفر ولت یا داغ شدن شدید رگولاتور (اتصال کوتاه در آیسی اصلی) |
💡 چکلیست عیبیابی در صورت عدم خروجی ۵ ولت
اگر در نقطه تست خروجی ۵ ولت را ندارید، ابتدا دستگاه را از برق بکشید و مقاومت بین پایه خروجی ۵ ولت رگولاتور و بدنه (GND) را اندازه بگیرید. اگر این مقاومت کمتر از ۱۰۰ اهم باشد، متاسفانه احتمال سوختن و شورت شدن آیسی میکروکنترلر اصلی بسیار بالا است و در این حالت برد معمولاً غیرقابل تعمیر تلقی میشود. در غیر این صورت، با تعویض آیسی تغذیه سوئیچینگ و مقاومت فیوزی ورودی، مدار مجدداً راهاندازی خواهد شد.
🔄 پیوست فنی ۳؛ آنالیز سختافزاری مدار درایور موتور و شبکه فیدبک تاکوژنراتور
یکی دیگر از بخشهای پرفشار در برد لباسشویی سپهر الکتریک شماره 10، بلوک مدیریت حرکت موتور است. این بخش شامل یک ترایاک قدرت (معمولاً سری BTB16 یا قطعات مشابه) برای کنترل سرعت و چند رله جهت تغییر جهت چرخش (چپگرد/راستگرد) است. همچنین مدار فیدبک سرعت از طریق سنسور تاکو (Tacho)، پایداری دور موتور را به آیسی میکرو گزارش میدهد.
خرابی در این بخش معمولاً خود را به صورت چرخیدن موتور با حداکثر سرعت ناگهانی (دور تند لحظهای و سپس توقف)، عدم چرخش موتور در یک جهت خاص، یا راه نیفتادن کامل موتور با وجود آبگیری صحیح نشان میدهد. عیبیابی دقیق این مسیر مانع از آسیب دیدن سیمپیچی موتور و تسمه دستگاه میشود.
🛠️ پدیده شورت شدن ترایاک (Motor Triac Short Circuit)
اگر به محض روشن شدن دستگاه و انتخاب برنامه، موتور ناگهانی با سرعت بسیار بالا شروع به چرخیدن کرد و سپس متوقف شد (یا ارور موتور داد)، **ترایاک اصلی روی هیتسینک آلومینیومی شورت شده است**. در این حالت، ولتاژ ۲۲۰ ولت بدون کنترل میکرو مستقیماً به موتور میرسد. ترایاک را از مدار خارج کرده و پایههای A1 و A2 آن را تست کنید؛ در صورت اتصال کوتاه، قطعه باید تعویض گردد.
📊 جدول تست ولتاژ و مقاومت المانهای کنترل حرکت موتور
مقادیر مرجع جهت تست سلامت قطعات بلوک درایور موتور روی برد شماره ۱۰:
| قطعه تحت تست |
روش تست سختافزاری |
مقدار نامی / استاندارد |
نشانه خرابی قطعه |
| ترایاک موتور (BTB16) |
تست دیود بین پایههای گیت (G) و MT1 |
60 الی 120 اهم |
امپدانس صفر (شورت کامل) یا بینهایت (قطع شدن گیت) |
| مدار فیدبک تاکو (Tacho) |
تست ولتاژ AC دو سر پین ورودی تاکو هنگام چرخاندن دستی موتور |
1V الی 5V AC (متغیر با دور) |
صفر ولت ثابت (سوختن کویل تاکو یا قطع شدن مقاومتهای مسیر اسنابر) |
| رلههای جهتدهی موتور |
تست بوبین رله (۱۲ ولت دیسی) و کانتکتها |
~320 اهم (مقاومت بوبین) |
چسبیدن پلاتین داخلی رله (موتور فقط در یک جهت میچرخد) |
💡 نکته طلایی کارگاهی در مسیر دیتای تاکو
در بسیاری از مواقع، دور تند رفتن ناگهانی موتور ناشی از خرابی خود ترایاک نیست، بلکه مدار فیدبک قطع شده و میکروکنترلر برای جبران دور، پالس گیت را به حداکثر میرساند. همیشه پیش از تعویض ترایاک، مقاومتهای SMD مسیر فیدبک تاکو تا پایههای میکرو (که معمولاً مقاومتهایی با مقادیر ۱ تا ۴.۷ کیلو اهم هستند) را روی برد بررسی کنید تا تغییر وضعیت نداده باشند.
🚪 پیوست فنی ۴؛ عیبیابی و ترمیم مدار درایور میکروسوئیچ درب، شیرهای برقی و پمپ خروجی
بخش نهایی بررسی مدارهای قدرت در برد لباسشویی سپهر الکتریک شماره 10، بلوک مربوط به راهاندازی قطعات محیطی کمجریانتر نظیر شیرهای برقی آبگیری (Inlet Valves)، پمپ تخلیه (Drain Pump) و قفل ایمنی درب (Door Lock) است. تحریک این قطعات معمولاً توسط ترایاکهای کوچک قاببندی شده معروف به ترایاکهای SMD مینیاتوری (مانند سری MAC97 یا ACS108) انجام میشود که فرمان مستقیم خود را از پورتهای خروجی آیسی میکرو دریافت میکنند.
خرابی در این بخش معمولاً ناشی از بروز اتصال کوتاه در بوبین شیرهای برقی یا نفوذ آب به داخل سوکتهای میکروسوئیچ درب رخ میدهد. از آنجا که این قطعات مستقیماً با خط ۲۲۰ ولت متناوب کار میکنند، هرگونه اضافه جریان در این مسیرها میتواند به سرعت ترایاک مربوطه را منفجر کرده و در بدترین سناریو، ولتاژ شبکه را به لاین دیتای میکروکنترلر پس بزند.
⚠️ خطر شایع کارگاهی؛ اتصال اشتباه پایههای قفل درب
میکروسوئیچهای درب لباسشویی دارای ۳ پایه اصلی (فاز ورودی، نول بوبین/PTC و فاز برگشتی فرمان) هستند. در صورت پوسیدگی سیمکشی یا سوختن قفل، جابهجا بستن فیشهای متصل به آن در هنگام تعویض، موجب ایجاد **اتصال کوتاه مستقیم بین فاز و نول روی برد** میشود که بلافاصله ترک مسی (Trace) روی برد شماره ۱۰ را ذوب کرده و ترایاک درایور درب را به طور کامل نابود میکند.
📊 جدول تست ولتاژ و مقادیر امپدانس قطعات جانبی روی برد شماره 10
مقادیر مجاز برای بررسی سلامت گیتها و خروجیهای فرمان المانهای محیطی:
| بخش خروجی مدار |
قطعه سوئیچکننده روی برد |
ولتاژ خروجی (در زمان کارکرد) |
تست قطعه محیطی جانبی (خارج از برد) |
| مدار فرمان شیر برقی |
ترایاک SMD کوچک (مثلا MAC97) |
220V AC (در فاز آبگیری) |
مقاومت بوبین شیر برقی باید بین **۳.۵ تا ۴.۵ کیلو اهم** باشد. |
| مدار فرمان پمپ تخلیه |
ترایاک متوسط یا رله مینیاتوری 12V |
220V AC (در فاز تخلیه) |
مقاومت سیمپیچ پمپ تخلیه باید حدود **۱5۰ تا ۲۴۰ اهم** باشد. |
| مدار تحریک میکروسوئیچ |
ترایاک قفل درب + مقاومت گیت |
220V AC (لحظه شروع برنامه) |
مقاومت پایههای پین گرمکن قفل (PTC) باید بین **۵۰۰ تا ۱۲۰۰ اهم** باشد. |
💡 پروتکل تعمیراتی در زمان ترکیدگی ترایاکهای جانبی
زمانی که یک ترایاک شیر برقی یا پمپ روی برد منفجر میشود، تنها به تعویض خود ترایاک بسنده نکنید. در ۹۰٪ مواقع، **مقاومت متصل به پایه گیت (Gate Resistor)** که معمولاً یک مقاومت SMD با مقدار ۳۳۰ اهم، ۴۷۰ اهم یا ۱ کیلو اهم است نیز قطع یا دچار تغییر مقدار شدید میشود. اگر این مقاومت تعویض نگردد، ترایاک جدید هرگز توسط آیسی میکرو تحریک نخواهد شد و قطعه محیطی فعال نمیگردد.
🔍 پیوست فنی ۵؛ راهنمای تست سرد (Cold Testing)، آنالیز تست دیود و ردیابی اتصالیهای پنهان مدار
هنگامی که تکنسین با یک برد لباسشویی سپهر الکتریک شماره 10 که آسیبهای پیچیده یا رفتار غیرمنطقی دارد مواجه میشود، تست زنده (ولتاژگیری) به دلیل ریسک بالای سرایت آسیب به بخشهای سالم، گزینه مناسبی نیست. در این شرایط، بهترین متدولوژی، استفاده از تست سرد (Cold Testing) به کمک ردیابی اهمی و تست دیود (تست پیوستگی و افت ولتاژ پپوندها) است تا بدون اتصال به منبع تغذیه، المان معیوب شناسایی شود.
این پروتکل به شما اجازه میدهد تا با مقایسه مقادیر افت ولتاژ نیمههادیها نسبت به خط زمین (GND)، نشتیهای خازنی یا نیمسوز شدن گیتهای منطقی، آیسیهای درایور (نظیر ULN2003) و پورتهای حساس میکروکنترلر را به راحتی ردیابی کنید.
🔬 تکنیک تست دیود مرجع (Reverse Diode Test)
در این روش، پراب قرمز مولتیمتر را روی منفی اصلی مدار (GND) قرار داده و با پراب مشکی، پایههای سیگنال یا خطوط تغذیه آیسیها را لمس کنید. مولتیمتر باید در وضعیت تست دیود باشد. این کار رفتار دیودهای محافظ داخلی (ESD Protection Diodes) را ارزیابی میکند. هر عددی کمتر از ۰.۲ ولت یا صدای بوق ممتد، نشاندهنده شورتشدن آن خط سیگنال است.
📊 جدول مقادیر مرجع تست دیود و مقاومت اهمی در وضعیت تست سرد (برد شماره 10)
مقادیر استاندارد در زمان اتصال پراب قرمز به GND و پراب مشکی به نقاط تست تحت بررسی:
| نقطه سختافزاری مورد تست |
وضعیت استاندارد تست دیود |
وضعیت اهمی (بدون برق) |
تحلیل فنی خطا در صورت مغایرت |
| پایه VCC آیسی میکرو (5V Line) |
0.500V الی 0.700V |
بالای ۵۰۰ اهم |
عدد نزدیک به صفر: شورت شدن میکرو یا خازنهای مالتیلیر (MLCC) دکوپلاژ مسیر |
| پینهای خروجی آیسی درایور رله (ULN2003) |
0.650V الی 0.800V |
بینهایت (Open Circuit) |
افت ولتاژ زیر ۰.۳ ولت: سوختن ترانزیستورهای دارلینگتون داخلی در اثر جرقه بوبین رله |
| پایههای خروجی دیودهای پل ورودی |
0.450V الی 0.550V |
رشد امپدانس تا مگا اهم |
نشان دادن عدد صفر در هر دو جهت: سوختن و شورت شدن یک یا چند دیود در اثر نوسان فاز |
| خط سیگنال سنسور دما (NTC Terminal) |
0.750V ثابت |
وابسته به مقاومتهای Pull-up |
مقاومت صفر یا بینهایت: آسیبدیدگی خازنهای کوچک فیلتر نویز فرکانس بالا روی لاین آنالوگ |
💡 ردیابی اتصالیهای مویی و پنهان (Leakage Faults)
گاهی اوقات برد روشن میشود اما در وسط برنامه قفل میکند یا ریست میشود. در تست سرد، مقاومت خازنهای الکترولیت مسیر ۱۲ ولت رلهها را بسنجید. اگر پس از اتصال پرابها، مقدار اهم ثابت بماند و مولتیمتر رفتار شارژ و دشارژ خازن (افزایش تدریجی مقاومت تا مرز مگا اهم) را نشان ندهد، خازن دچار نشتی داخلی (ESR بالا) شده و باید بدون معطلی تعویض گردد.
